800X压差平衡阀

一、800X压差平衡阀结构特点和用途：

   800X压差旁通平衡阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。
    800X压差平衡阀利用水力自力控制，不需要其它装置和能源，保养简便。
    本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

二、800X压差平衡阀工作原理：

     当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此压差通过接管作用于导阀膜片两侧，改变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。
    设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。

三、800X压差平衡阀主要技术参数：

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

四、800X压差平衡阀主要零件材料：

零件名称	零件材料
阀体 阀盖	WCB
阀座 阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
压差控制导阀	铜合金
微型过滤器	不锈钢

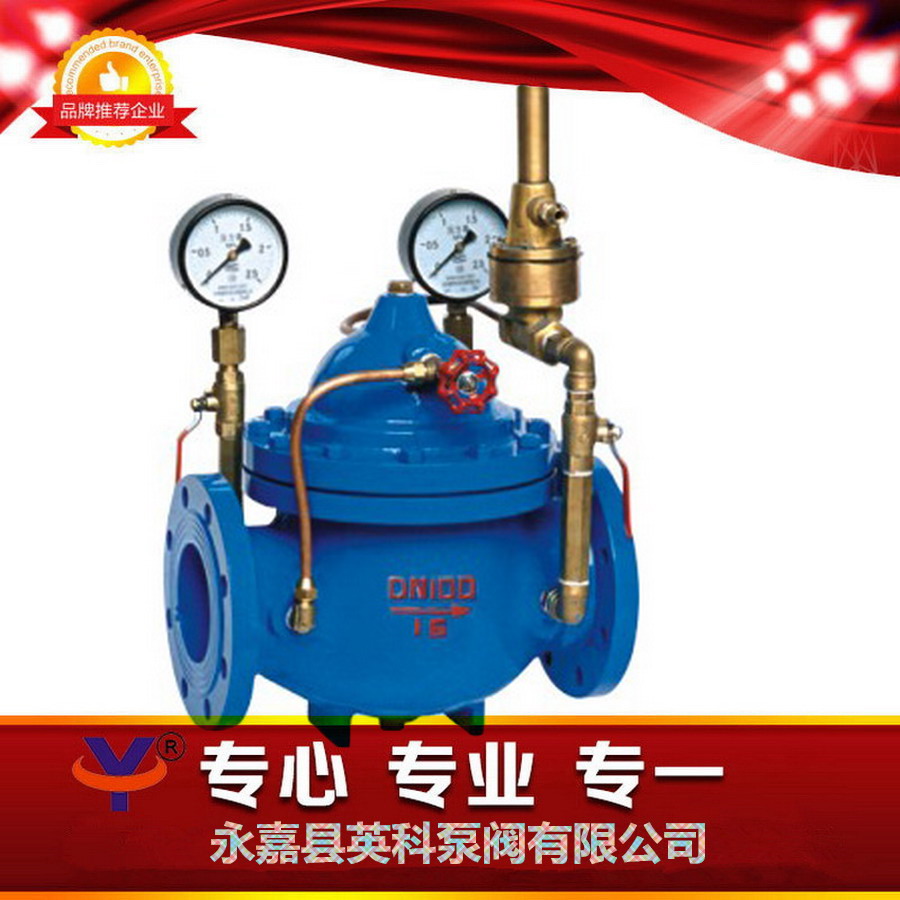

五、800X压差平衡阀技术图片：

六、800X压差平衡阀参数图片：

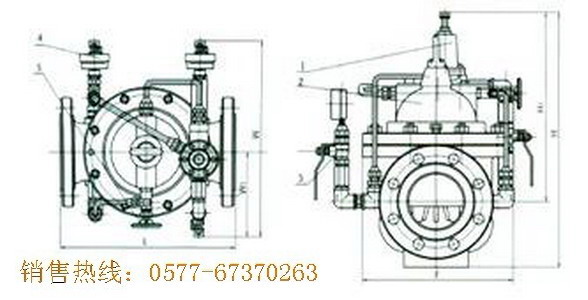

七、800X压差平衡阀技术图：

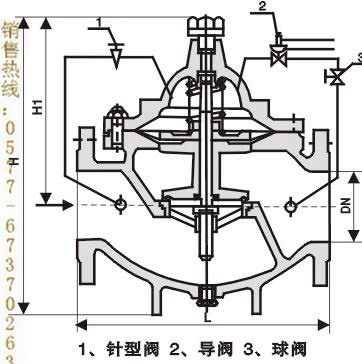

八、800X压差平衡阀连接尺寸(PN 1.0-2.5MPa) ：

公称通径DN	L	H	H1	A	B
50	250	505	90	170	170
65	280	520	98	180	180
80	310	535	110	190	190
100	350	555	120	200	200
125	400	590	145	215	215
150	450	645	155	230	230
200	550	715	190	255	255
250	650	780	250	295	295
300	800	880	290	325	325
350	900	940	330	380	380
400	1000	1000	360	415	415
450	1000	1030	445	435	435
500	1100	1060	495	460	460
600	1100	1150	550	520	520
700	1450	1210	605	570	570
800	1560	1290	730	620	620
900	1800	1390	800	670	670
1000	2000	1500	910	830	830

九、800X压差平衡阀订货说明：

订货时请注明以下内容
欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。



800X压差旁通平衡阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。 本产品利用水力自力控制，不需要其它装置和能源，保养简便。 本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
