JCH三合一平衡阀

一、JCH三合一平衡阀概述：
1 、用一个阀门 , 可以圆满地完成三种功能：无水锤止回阀、闸阀、平衡阀。
2 、泵停止运转时，弹簧力先合上阀瓣，因而防止水锤。
3 、通过调节开度，可以调节泵的输出量英络克牌。
4 、装有指示器，可以用眼睛确认阀门的开启度。
5 、密封垫用丁腈橡胶制作，因而根本不会泄漏，可以吸收冲力。
6 、弹簧是用不锈钢制作，因而具有很强的耐蚀性。
7 、可节约水量的设备材料和费用，缩小安装空间。
8 、由于形状和结构高等成流线型，因而压降很小英络克牌。
9 、由于起到旁道作用，所以其有回收出口侧管道内水的功能，
而且在进口侧出现真空时，补充引水。
10 、水平管道，垂直管道上均可安装英络克牌。
二、JCH三合一平衡阀结构及工作原理：
　　 　 三合一止回阀安装在一般建筑，公寓及工厂的供排水，冷暖水处理，及锅炉的冷凝水，
二次供水管道的泵出口上，用来防止泵停止运转而引起的管道内的介质倒流。

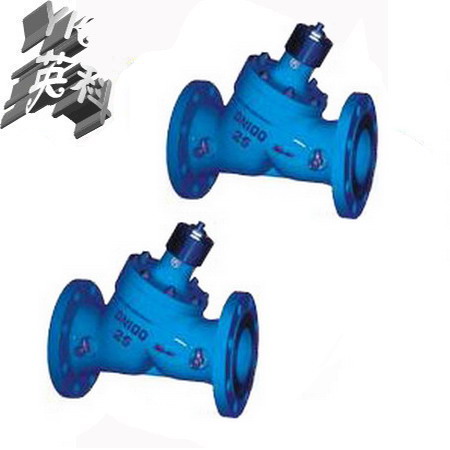

三、JCH三合一平衡阀技术图片：

四、JCH三合一平衡阀主要外形尺寸：

公称通径 DN	安装方式	阀长 Lmm	法兰直径 mm	开启高度 Hmm	螺栓孔中心距 mm	螺栓孔数＊直径	重量 kg
50	法兰连接	230	160	210	125	4＊18	16
65		290	180	250	145	4＊18	24
80		310	195	290	160	8＊18	35
100		350	215	320	180	8＊18	50
125		400	245	380	210	8＊18	72
150		480	280	420	240	8＊23	98
200		550	335	500	195	12＊23	150
250		620	405	680	355	12＊25	230
300		700	460	730	410	12＊25	390
350		787	520	830	470	16＊25	500

五、JCH三合一平衡阀订货说明：
订货时请注明以下内容

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

JCH型三合一平衡阀安装在一般建筑，公寓及工厂的供排水，冷暖水处理，及锅炉的冷凝水，二次供水管道的泵出口上，用来防止泵停止运转而引起的管道内的介质倒流。
