ZSJZ水流指示器

一、 ZSJZ水流指示器工作原理及用途：　

ZSJZ系列水流指示器，用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，也可用于启动消防水泵的控制开关。我厂生产的水流指示器系列产品，有带延时电路ZSJZ(A型)和不带延时电路的ZSJZ(B型),每种型号有：50、65、80、100、125、150、六种规格，供不同管道使用，带延时电路的水流指示器，出厂时延迟时间调为58s, 如用户需要其它时间，我厂可按要求供货，连接方法有：管螺纹、焊接、法兰三种型式供用户选择。

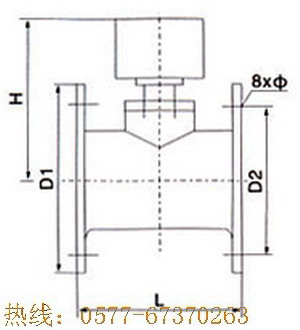

二、ZSJZ水流指示器技术图片：

三、ZSJZ水流指示器主要技术参数：
1、电压： DC24v　2、控制容量：10w　3、动作流量：15-37.5Lmin 4、额定工作压力：1.2Mpa　
5、延迟时间： 2-90s(可调)　6、耗电：＜200mA(报警时)
四、ZSJZ水流指示器安装与维护：
1、 ZSJZ型〈螺纹式〉水流指示器安装采用丁字管螺纹连接，将丁字管中间螺纹同水流指示器连接，其它两端同管道连接，此产品适用于管径50、65、80三种。
2、 ZSJZ型〈焊接式〉水流指示器安装采用在预定位置，按产品规格，分别钻孔，然后将水流指示器底座取下焊接在管道上，去掉留在内臂铁瘤，钻孔尺寸80以下规格,钻孔 33mm,100以上钻孔48mm。
3、 ZSJZ型〈法兰式〉水流指示器安装采用三通法兰直接同管道法兰连接，适用于管径100mm以上，三通管长度为180mm。
4、 接线、按线端“+"红线接电源“+"DC24V,"-"端黑线接地线"常开"端黄线接报警系统信号端，"公共点“蓝线为减少引线可同”+"端相接。
5、 连接水流指示器管路，必须保证同前后直管长度不小于管路直径5倍，安装时应保证水流指示器与管道中心水平面垂直，铭牌上的箭头方向应与水流方向一致，水流指示口调试和定期检查，可打开分区未端试验装置，放通水流进行模拟试验，检查水流指示器是否改造，若发现故障、应分别检查水流指示器及报警装置，排除故障，使系统处于伺服状态。

五、 ZSJZ水流指示器主要技术参数：

型号	公称通径	H	D1	D2	L	Φ
ZSJZ-I-3-50	50	160	160	125	150	18
ZSJZ-I-3-65	65	170	180	145	160	18
ZSJZ-I-3-80	80	180	195	160	170	18
ZSJZ-I-3-100	100	195	215	180	180	18
ZSJZ-I-3-125	125	207	245	210	190	18
ZSJZ-I-3-150	150	220	280	240	200	23

六、ZSJZ水流指示器订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接法兰标准⑦使用温度⑧额定流量系数⑨是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。



欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

ZSJZ水流指示器是自动喷淋灭系统的组成部件，借助于供水管网内的板式叶片控测水流信号，并将水流信号与控制器连接，以启动电报警系统或其它设备，并确定火灾发生区域。水流指示器适用于湿式、干式、预作用系统。
