HH44X微阻缓闭止回阀

一、HH44X微阻缓闭止回阀产品概述：

微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并且有效地减少阀门关闭水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

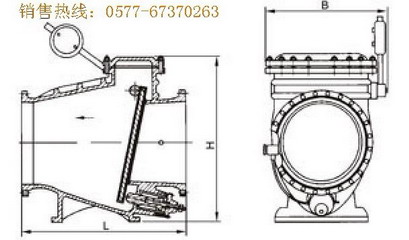

二、HH44X微阻缓闭止回阀结构图：

三、HH44X微阻缓闭止回阀主要技术参数：

公称压力：1.0～2.5MPa

公称通经：40～800mm

适用介质：水、弱腐蚀性液体

适用温度：0～80℃（如需要，可达200℃）

法兰标准：GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

四、HH44X微阻缓闭止回阀主要零部件材料：

零件名称	阀体、阀盖	阀瓣	阀轴
材料	灰铸铁、铸钢	钢板、橡胶组合件	不锈钢

五、HH44X微阻缓闭止回阀主要外形连接尺寸 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

DN（mm)	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
H	200	230	290	310	350	400	480	500	600	700	800	900	1000	1100	1300	1400	1500
L	300	300	320	354	350	380	500	580	670	730	820	920	950	1100	1200	1550	1700
B	220	270	290	300	320	340	410	450	550	580	630	700	800	900	990	1120	1300

六、HH44X微阻缓闭止回阀订货说明：



 1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接法兰标准⑦使用温度⑧额定流量系数⑨是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

•
  HH44X微阻缓闭止回阀


  无

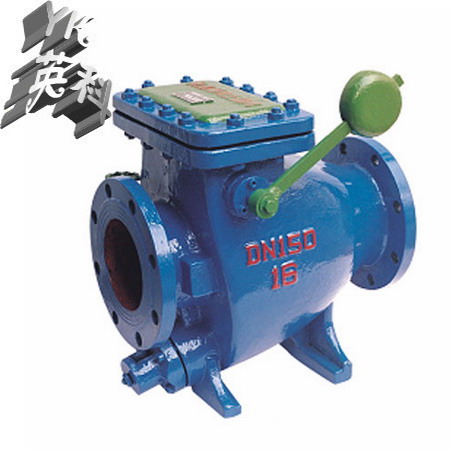

  产品概述 技术参数 产品图片
