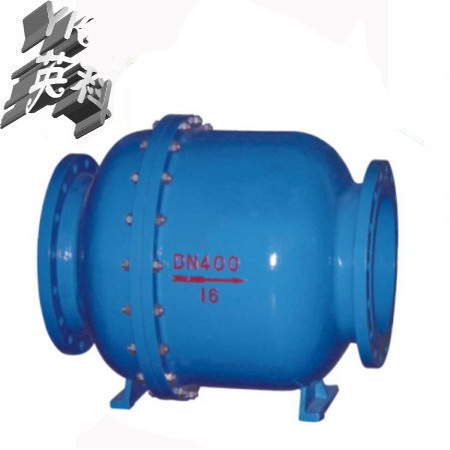

HQ45X微阻球形止回阀

一、HQ45X微阻球形止回阀产品概述：

微阻球形止回阀采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。

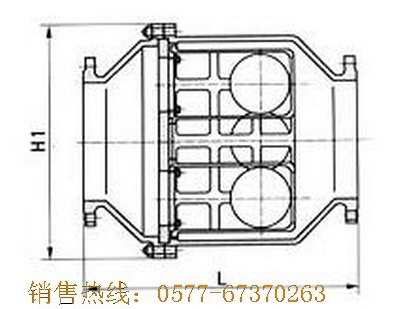

二、HQ45X微阻球形止回阀结构图：

三、HQ45X微阻球形止回阀主要技术参数：

公称压力：1.0～1.6MPa

公称通经：50～1000mm

适用介质：水及弱腐蚀性流体

适用温度：0～80℃

法兰标准：GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

四、HQ45X微阻球形止回阀主要零部件材料：

零件名称	阀体	阀瓣	阀座	弹簧
材料	铸铁、球铁、铸钢	铸铜、不锈钢	铜、不锈钢	不锈钢

五、HQ45X微阻球形止回阀主要外形连接尺寸：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

DN（mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	203	216	241	292	330	356	495	622	698	781	914	978	978	1295	1448	1600	1760	1900
H	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715	815	825	980	1155	1260	1350	1660	1700

六、HQ45X微阻球形止回阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接法兰标准⑦使用温度⑧额定流量系数⑨是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。



欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263
