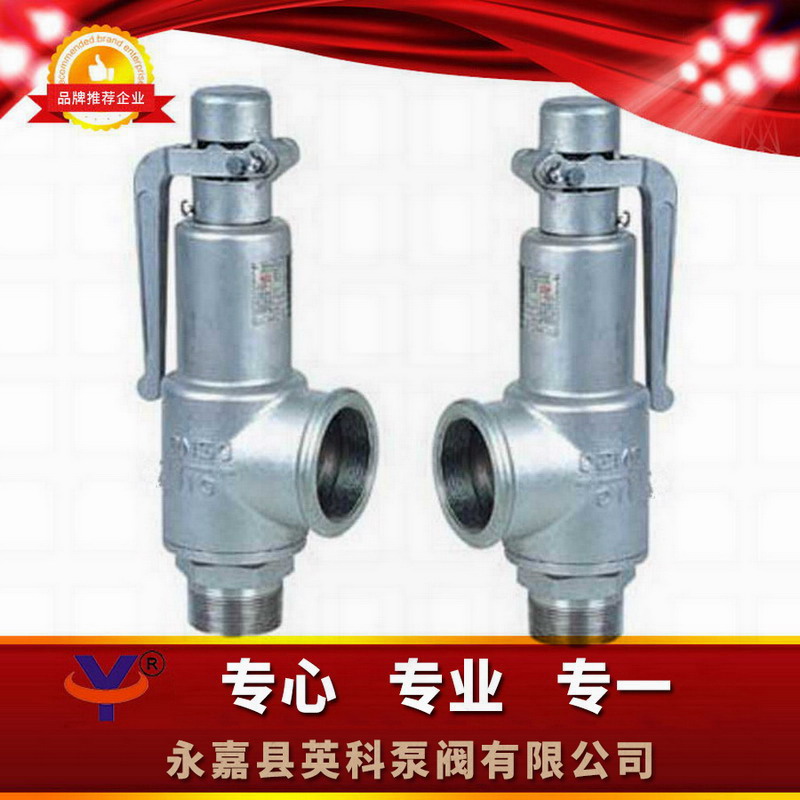

A28H带手柄弹簧全启式安全阀

一、A28H带手柄弹簧全启式安全阀概述：



A28H/Y适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上，A28Y-P/10R8适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。

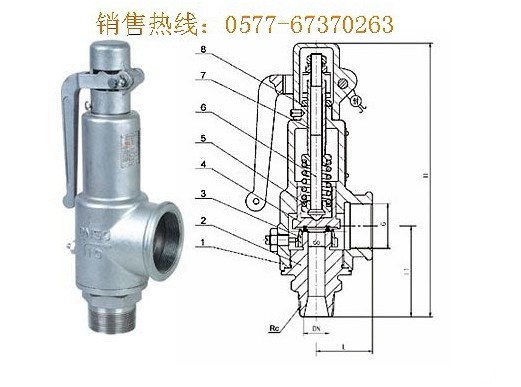

二、A28H带手柄弹簧全启式安全阀结构图片：

三、A28H带手柄弹簧全启式安全阀主要零部件材料：



NO.	零件名称	A28H材料	A28Y-P材料	A28Y-R8材料
1	阀体	HT200	ZG1Cr18Ni9Ti	CF8M
2	阀座	35	ZG1Cr18Ni9Ti	CF8M
3	调节圈	2Cr13	1Cr18Ni9Ti	316
4	阀瓣	2Cr13	1Cr18Ni9Ti	316
5	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
6	阀杆	2Cr13	2Cr13	316
7	调整螺杆	45	2Cr13	316
8	保护罩	ZG200-400	ZG200-400	CF8M
	密封面材料	堆焊D507	“Y”堆焊Co基硬质合金

五、A28H带手柄弹簧全启式安全阀订货说明：

1、①产品名称与型号②公称直径③阀体材质及密封面材质④工作压力级或开启压力（整定压力）值⑤排放压力的最高值及回座压力（或启闭压差）最低值⑥被保护系统或设备的必须排量及拟装设阀门的数量⑦使用介质及其重度（液体）或分子量（气体）⑧进口介质温度⑨阀门承受背压的类型及数值⑩是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。





欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263



四、A28H带手柄弹簧全启式安全阀外型尺寸和连接尺寸：



公称通径	尺寸
	do	Rc	G	L	L1	H
15	10	1/2"	3/4"	37	62	189
20	12	3/4"	1"	40	65	196
25	15	1"	11/4"	45	72	277
32	20	11/4"	11/2"	55	85	312
40	25	11/2"	2"	67	100	322
50	32	2"	21/2"	76	112	348
65	40	21/2"	3"	110	135	370
80	60	3"	4"	110	145	410





A28H/Y适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上，A28Y-P/10R8适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
