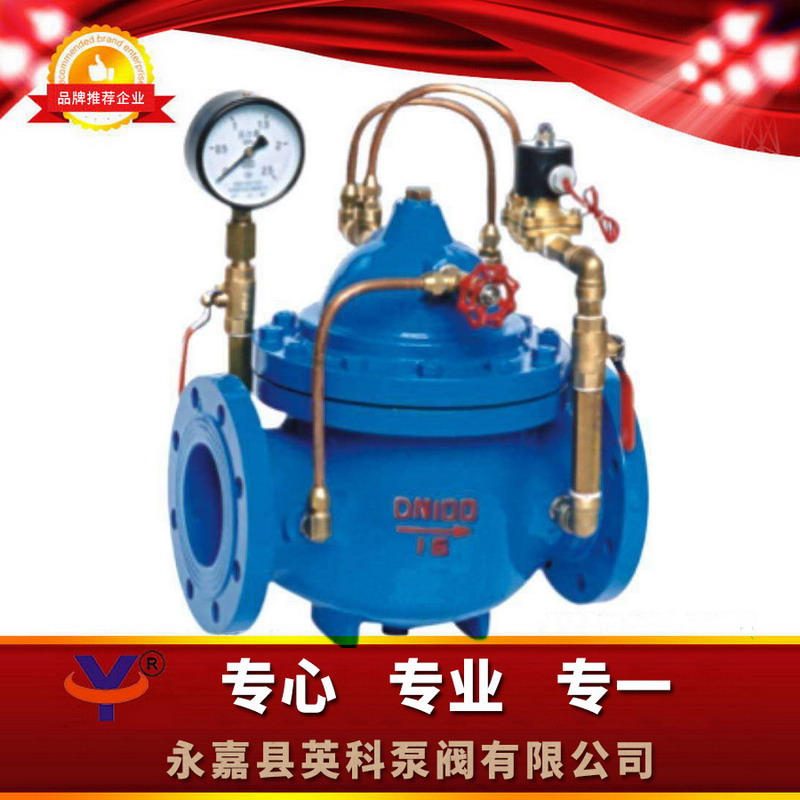

600X水力电动控制阀

一、600X水力电动控制阀结构特点和用途：

    600X水力电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后，可控制开启和关闭的速度。
    本产品利用导阀控制阀门的开启和关闭，节省能源。可代替其它阀门大型电动装置。
    本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

二、600X水力电动控制阀工作原理：

    当阀门从进口端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。
    当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压，推动膜片关闭主阀。

三、600X水力电动控制阀主要技术参数：



公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

四、600X水力电动控制阀主要零件材料：



零件名称	零件材料
阀体 阀盖	WCB
阀座 阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
泄压/持压导阀	铜合金
微型过滤器	不锈钢

五、600X水力电动控制阀安装尺寸图：

六、600X水力电动控制阀连接尺寸(PN 1.0-2.5MPa)



公称通径DN	L	H	H1	A	B
50	250	335	90	170	170
65	280	345	98	180	180
80	310	355	110	190	190
100	350	365	120	200	200
125	400	445	145	215	215
150	450	460	155	230	230
200	550	505	190	255	255
250	650	550	250	295	295
300	800	710	290	325	325
350	900	725	330	380	380
400	1000	760	360	415	415
450	1000	810	445	435	435
500	1100	865	495	460	460
600	1100	935	550	520	520
700	1450	1000	605	570	570
800	1560	1100	730	620	620
900	1800	1205	800	670	670
1000	2000	1330	910	830	830

七、600X水力电动控制阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接法兰标准⑦使用温度⑧额定流量系数⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。







600X水力电动控制阀是用来安装在管路中,作业遥控开启和关闭的阀门,可取代用来启闭闸阀或蝶阀的大型电动装置,体积小,重量轻,维修简单,使用方便,安全可靠。
