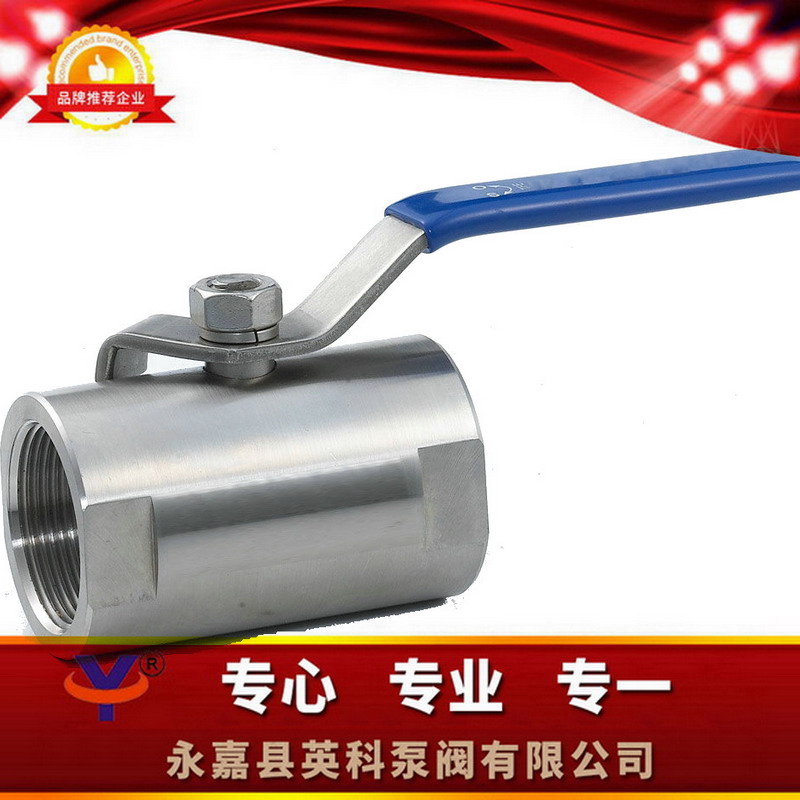

Q11F内螺纹球阀

型号：
类别：Q11F内螺纹球阀
价格：￥面议
产地：

产品点击浏览次数：12589

无

分享到：

点击放大

一、Q11F内螺纹球阀产品特点：
内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动

二、Q11F内螺纹球阀用途：
内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。

选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

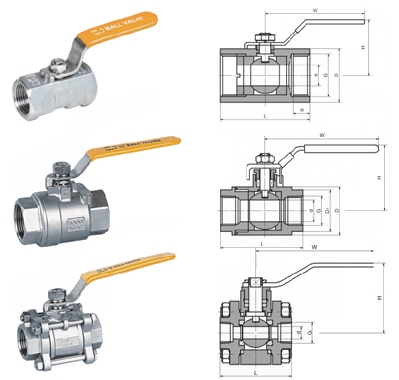

三、Q11F内螺纹球阀技术图片：

四、Q11F内螺纹球阀主要零件材料：

序号NO.	零件名称	材质
序号NO.	零件名称	不锈钢	碳钢
1	阀体	不锈钢CF8M	碳钢WCB
2	球体	不锈钢SS316	不锈钢SS304
3	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE
5	阀盖	不锈钢CF8M	碳钢WCB
6	阀杆	不锈钢SS316	不锈钢SS304
7	止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
9	填料压盖螺母	不锈钢SS304	不锈钢SS304
10	手柄	不锈钢SS304	不锈钢SS304
11	垫圈	不锈钢SS304	不锈钢SS304
12	阀杆螺母	不锈钢SS304	不锈钢SS304
13	手柄套	塑料	塑料

五、Q11F内螺纹球阀试验标准：

公称压力	最高使用压力		试验压力（水压）
1.6MPA	120℃以下水、油、瓦斯	饱和蒸汽	阀体	阀座
1.6MPA	1.76MPA	0.6MPA	9.5MPA	7MPA

六、Q11F内螺纹球阀外型与连接尺寸：

Q11F-16P一片式
INCH	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
DN	6	10	15	20	25	32	40	50
L	39	44	56.5	58	71	78	83	100
H	32.05	34.5	43.5	47	55	60.5	74.5	80.5
D	5	7	9.2	12.5	16	20	24.5	32
A	70	70	90	90	110	110	140	140

Q11F-16P二片式
INCH	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
DN	15	20	25	32	40	50
L	55	66	77	87	98.5	115
H	47	55	60.5	63.5	78	87
D	15	20	25	32	40	50
A	102	125	143	143	178	178

Q11F-16P三片式
INCH	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″
DN	6	10	15	20	25	32	40	50	65	80	100
L	39	44	56.5	58	71	78	83	100	162	182	230
H	32.05	34.5	43.5	47	55	60.5	74.5	80.5	128	137	173
D	5	7	9.2	12.5	16	20	24.5	32	65	80	100
A	70	70	90	90	110	110	140	140	247	247	295

七、Q11F内螺纹球阀订货说明：

1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

Q11F内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动
