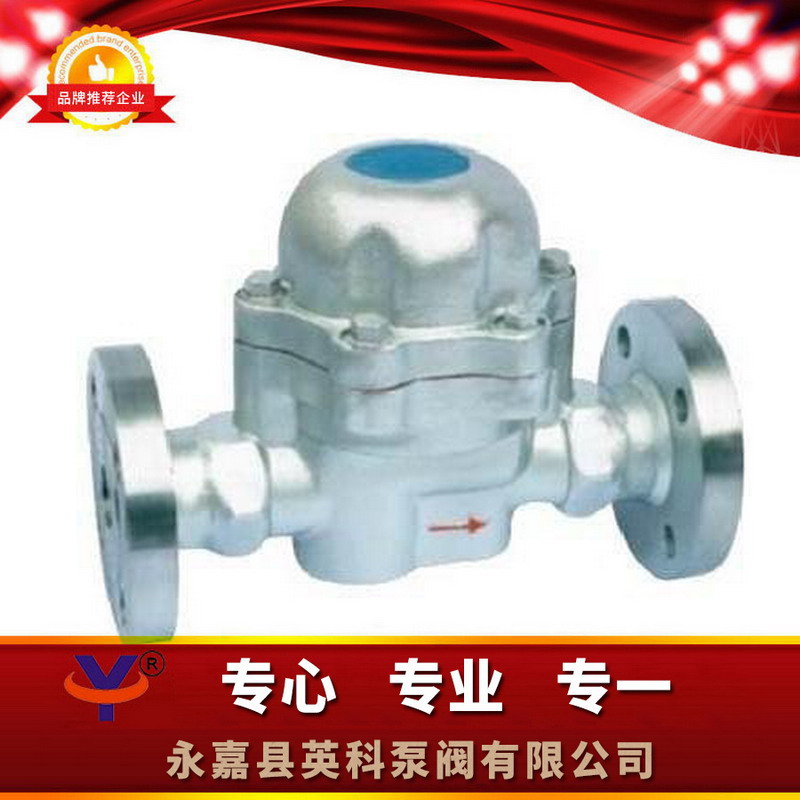

SF-1-GF可调双金属片式蒸汽疏水阀

一、SF-1-GF可调双金属片式蒸汽疏水阀的四种功能：

1、排空气和水：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。
2、阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。
3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。
4、起止回阀作用：阀球能在管线产生回流时，立即关闭排放孔，无须附加装置。

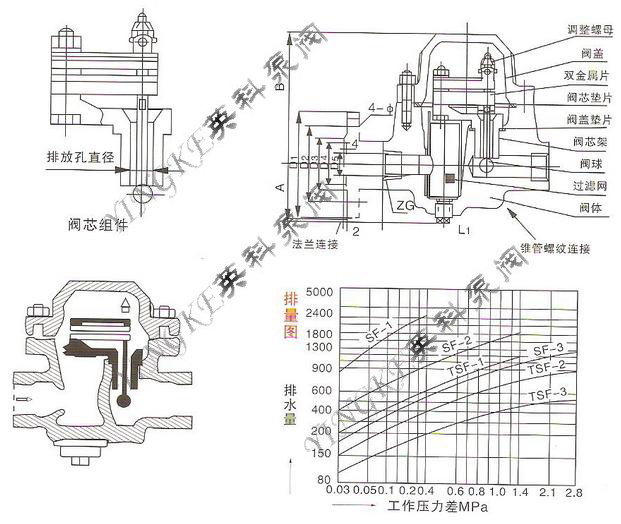

二、SF-1-GF可调双金属片式蒸汽疏水阀技术图片：











三、SF-1-GF可调双金属片式蒸汽疏水阀主要连接尺寸Main Connecting Dinensions：



型号 Type	公称通径 Nominal Diameter	尺寸Dimensions
		L	H	H1
TSF- 1 2 3	15	110	130	35
	20	110	130	35
	25	110	130	35
SF- 1 2 3	15	155	170	45
	20	155	170	45
	25	155	170	45



四、SF-1-GF可调双金属片式蒸汽疏水阀主要零件材料Materal For Main Parts

零件名称Part Name	材料Materal
阀体Body	碳钢Carbon Steel
阀盖Donner
垫片Seat	F304柔性石墨Flexible Graphite
阀芯组件	不锈钢Atainless Steel
排放孔密封面	堆焊硬质合金
过滤网Percolator	不锈钢Atainless Steel



五、SF-1-GF可调双金属片式蒸汽疏水阀主要外型及连接尺寸

Main External And Connecting Dinensions：

型号 Type	公称通径DN(mm) Nominal Diameter	尺寸Dimensions
		L	H	D	D1	D2	b	f	Z-φd
SF- 1   2 GF 3	15	230	180	95	65	45	14	2	4-φ14
	20	230	180	105	75	55	14	2	4-φ14
	25	230	185	115	85	65	14	2	4-φ14
	32	250	195	135	100	78	16	2	4-φ18
	40	250	200	145	110	85	16	3	4-φ18
	50	250	208	160	125	100	16	3	4-φ18
TSF- 1   2 GF 3	15	210	140	95	65	45	14	2	4-φ14
	20	210	145	105	75	55	14	2	4-φ14
	25	210	150	115	85	65	14	2	4-φ14

 六、SF-1-GF可调双金属片式蒸汽疏水阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式（螺纹、焊接、法兰）⑦使用温度⑧额定流量系数⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图

订货须知 欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

SF-1-GF可调双金属片式蒸汽疏水阀阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。
