产品展示TD41W手柄操作通风蝶阀
- 型 号：TD41W
- 类 别：TD41W手柄操作通风蝶阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：2745
TD41W手柄操作通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。
点击放大一、TD41W手柄操作通风蝶阀产品概述：
|

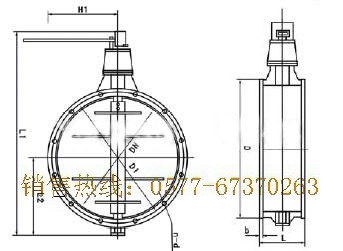

我厂生产的通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。 二、TD41W手柄操作通风蝶阀技术图片：
|
三、TD41W手柄操作通风蝶阀主要参数:
|
公称压力（MPa)
|
0.05MPa
|
介质温度
|
-30℃～-350℃
|
|
强度试验
|
0.1MPa
|
适用介质
|
冷热风、烟气
|
|
介质流速
|
25m/s
|
泄漏率
|
3%
|
四、TD41W手柄操作通风蝶阀主要零件材料:
|
零件名称
|
阀体
|
阀板
|
阀轴
|
|
材料
|
碳钢
|
碳钢
|
碳钢、不锈钢
|
五、TD41W手柄操作通风蝶阀主要外形连接尺寸: 单位：mm
|
DN
|
D
|
D1
|
L
|
L1
|
n-Фd
|
b
|
H1
|
|
150
|
240
|
210 |
100
|
377
|
8-12
|
8
|
250
|
|
200
|
290
|
260
|
100
|
426
|
8-12
|
8
|
250
|
|
250
|
345
|
310
|
120
|
485
|
8-12
|
10
|
350
|
|
300
|
405
|
370
|
120
|
539
|
8-14
|
10
|
350
|
|
350
|
455
|
420
|
140
|
539
|
12-18
|
10
|
350
|
|
400
|
505
|
470
|
140
|
652
|
12-18
|
10
|
450
|
|
450
|
570
|
530
|
160
|
781
|
16-18
|
10
|
450
|
|
500
|
620
|
580
|
160
|
835
|
16-18
|
10
|
450
|
|
600
|
720
|
680
|
180
|
946
|
16-18
|
12
|
550
|
|
700
|
820
|
780
|
180
|
1044
|
16-18
|
12
|
550
|
|
800
|
920
|
880
|
200
|
1159
|
16-18
|
12
|
550
|
六、TD41W手柄操作通风蝶阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨密封形式⑩是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
我公司生产的通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。
