产品展示D73H对夹式硬密封蝶阀
- 型 号：D73H
- 类 别：D73H对夹式硬密封蝶阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：3551
D73H对夹式硬密封蝶阀被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

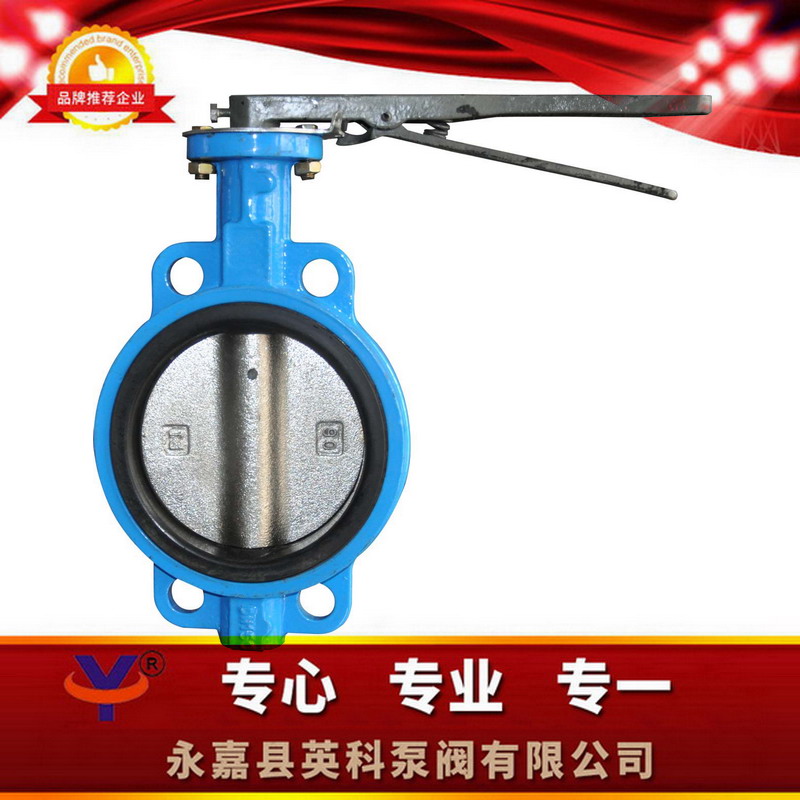

点击放大一、D73H对夹式硬密封蝶阀产品概述：
我公司引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。二、D73H对夹式硬密封蝶阀特点：
１、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
２、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
３、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
４、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
５、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
６、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

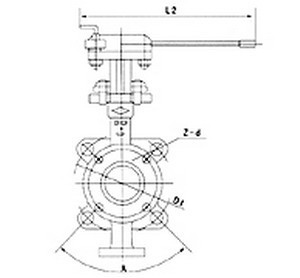

三、D73H对夹式硬密封蝶阀技术图片：
四、D73H对夹式硬密封蝶阀主要技术参数：
|
公称通经DN（mm)
|
50～2000
|
|||
|
公称药理PN（MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
|
适用温度
|
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
|
|||
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|||
|
泄漏率
|
符合GB/T13927-92标准
|
|||
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
|||
五、D73H对夹式硬密封蝶阀主要零部件材料：
|
零件名称
|
材料
|
|
阀体
|
WCB、合金钢、不锈钢、QT450-10
|
|
蝶板
|
WCB、合金钢、不锈钢、QT450-10
|
|
阀轴
|
2Cr13不锈钢、合金钢
|
|
密封圈
|
不锈钢圈
|
|
填料
|
柔性石墨
|
六、D73H对夹式硬密封蝶阀采用标准：
|
制造标准
|
JB/T 8527-97
|
|
法兰标准
|
GB9113-2000
|
|
结构长度标准
|
GB12221-89
|
|
检验标准
|
GB/T 13927-92
|
七、D73H-10/16/25/对夹式硬密封蝶阀主要外形连接尺寸： （单位:mm）
|
公称通经(DN) |
主要尺寸
|
法兰尺寸和螺栓规格
|
|||||||||||
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|||||||||||
|
L
|
L2
|
H
|
H1
|
D1
|
Z-D
|
A
|
D1
|
Z-D
|
A
|
D1
|
Z-D
|
A
|
|
|
50
|
43
|
265
|
350
|
112
|
125
|
4-18
|
90℃
|
125
|
4-18
|
90℃
|
125
|
4-18
|
90℃
|
|
65
|
46
|
265
|
370
|
115
|
145
|
4-18
|
90℃
|
145
|
4-18
|
90℃
|
145
|
4-18
|
90℃
|
|
80
|
49
|
320
|
380
|
120
|
160
|
8-18
|
45℃
|
160
|
8-18
|
45℃
|
160
|
8-18
|
45℃
|
|
100
|
56
|
320
|
420
|
138
|
180
|
8-18
|
45℃
|
180
|
8-18
|
45℃
|
190
|
8-22
|
45℃
|
|
125
|
64
|
340
|
460
|
164
|
210
|
8-18
|
45℃
|
210
|
8-18
|
45℃
|
220
|
8-26
|
45℃
|
|
150
|
70
|
390
|
555
|
175
|
240
|
8-22
|
45℃
|
240
|
8-22
|
45℃
|
250
|
8-26
|
45℃
|
八、D73H对夹式硬密封蝶阀订货说明：
订货须知
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨密封形式⑩是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
我公司引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
