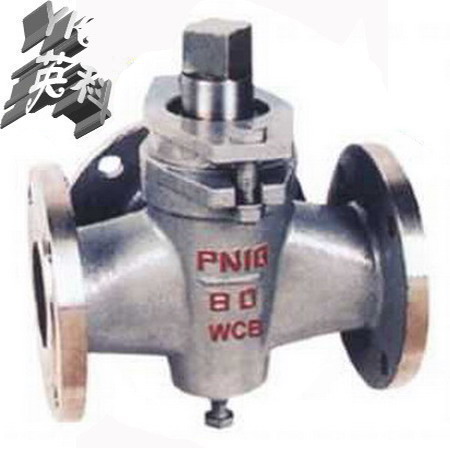

X44W-1.0P三通不锈钢旋塞阀

型号：
类别：X44W-1.0P三通不锈钢旋塞阀
价格：￥面议
产地：

产品点击浏览次数：1629

无

分享到：

点击放大

一、X44W-1.0P三通不锈钢旋塞阀主要性能规格：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X44W-1.0P	1.0	1.5	1.1	水、蒸气、油品	≤100

二、X44W-1.0P三通不锈钢旋塞阀主要零件材料：

零件名称	阀体	塞子	填料压盖	填料
X44W-1.0P	铸铜	铸铜	铸铜	油浸石棉盘根
				油浸石棉盘根

三、X44W-1.0P三通不锈钢旋塞阀技术图片：

四、X44W-1.0P三通不锈钢旋塞阀主要尺寸：

公称压力 PN（MPa）	公称通径 DN（mm）	尺寸（mm）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	D2	z-φd	□s	h	H
1.0	25	145	115	85	56	4╳φ14	17	38	133
	32	170	135	100	78	4╳φ18	18	45	152
	40	180	145	110	85	4╳φ18	24	55	212
	50	200	160	125	100	4╳φ18	28	74	260
	65	220	180	145	120	4╳φ18	32	82	295
	80	250	195	160	135	4╳φ18	40	95	327
	100	300	215	180	155	8╳φ18	45	135	425
	125	350	245	210	185	8╳φ18	54	154	482
	150	400	280	240	210	8╳φ23	62	172	512
	200	450	335	295	265	8╳φ23	75	195	605
	250	530	390	350	320	8╳φ23	85	230	660
	300	580	440	400	368	8╳φ23	100	263	760

五、X44W-1.0P三通不锈钢旋塞阀订货说明：

订货须知:

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

X44W-1.0P三通不锈钢旋塞阀优点如下：　　1、适用于经常操作，启闭迅速、轻便。　　2、流体阻力小。　　3、结构简单，相对体积小，重量轻，便于维修。　　4、密封性能好　　5、不受安装方向的限制，介质的流向可任意。　　6、无振动，噪声小。　　旋塞阀按结构形式可分为紧定式旋塞阀、自封式旋塞阀、填料式旋塞阀和注油式旋塞阀四种。按通道形式分，可分为直通式、三通式和四通式三种。
