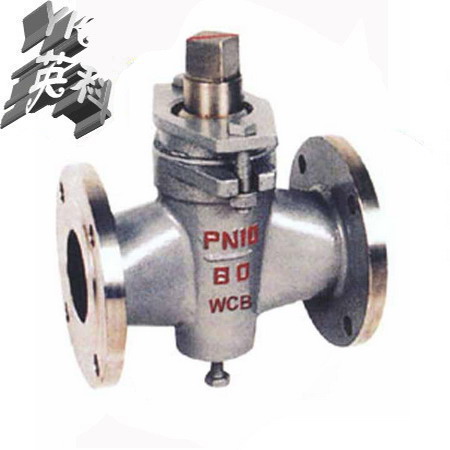

X43W二通不锈钢旋塞阀

型号：
类别：X43W二通不锈钢旋塞阀
价格：￥面议
产地：

产品点击浏览次数：2023

无

分享到：

点击放大

一、X43W二通不锈钢旋塞阀主要性能规格：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	适用介质	工作温度（℃）
X43W-1.0P	1.0	1.5	1.1	硝酸类	≤250
X43W-1.0R	1.0	1.5	1.1	醋酸类	-20~150

二、X43W二通不锈钢旋塞阀主要零件材料：

零件名称	阀体	塞子	填料压盖	填料
X43W-1.0P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢	油浸石棉盘根柔性石墨
X43W-1.0R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢	油浸石棉盘根柔性石墨

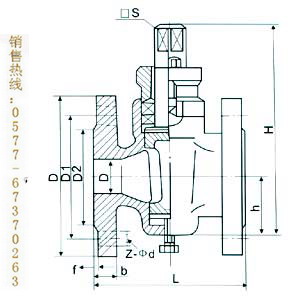

三、X43W二通不锈钢旋塞阀技术图片：

四、X43W二通不锈钢旋塞阀主要尺寸：

型号	公称通径 DN（mm）	尺寸（mm）
型号	公称通径 DN（mm）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43W-1.0P X43W-1.0R	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	3	30	12-φ23	100	263	760

五、X43W二通不锈钢旋塞阀订货说明：

订货须知:

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

X43W二通不锈钢旋塞阀优点如下： 1、适用于经常操作，启闭迅速、轻便。 2、流体阻力小。 3、结构简单，相对体积小，重量轻，便于维修。 4、密封性能好 5、不受安装方向的限制，介质的流向可任意。 6、无振动，噪声小。旋塞阀按结构形式可分为紧定式旋塞阀、自封式旋塞阀、填料式旋塞阀和注油式旋塞阀四种。按通道形式分，可分为直通式、三通式和四通式三种。
