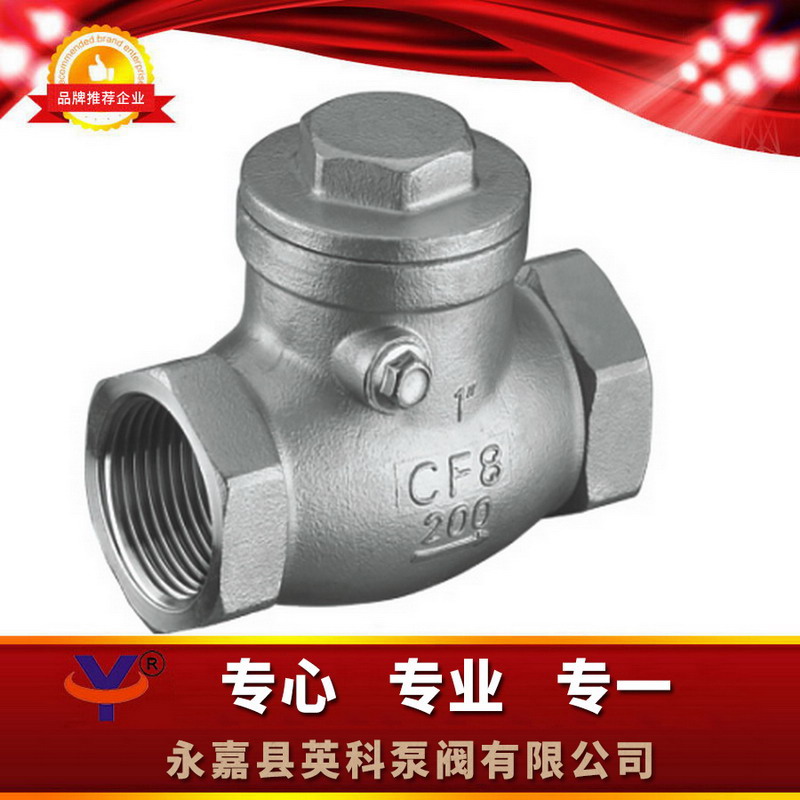

H14W不锈钢止回阀

一、H14W不锈钢止回阀概述：

1.公称压力:1.6-6.4MPa ，

2.适用温度范围:-20~232℃~350℃ ，

3.适用介质:水、油、气及某些腐蚀性液体W.O.G。

4.适用范围：啤酒、饮料、 乳品、制药、生物工程等。

二、H14W不锈钢止回阀结构及用途：

止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。

三、H14W不锈钢止回阀性能规范：



公称压力	PN	1.6, 2.5, 4.0, 6.4	MPa
强度试验压力	PT	2.4, 3.8, 6.0, 7.6
低压气密封试验压力		0.6
高压气密封试验压力	2.0, 3.0, 4.8, 7.6
适用介质	H14W-(16-64)C	H14W-(16-64)P	H14W-(16-64)R
	水、油品、汽	硝酸类	醋酸类
适用温度	-40～180

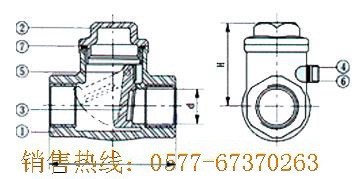

四、H14W不锈钢止回阀主要材料：





序号NO.	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	摇杆插销	不锈钢316/304
4	阀瓣	不锈钢CF8M/CF8
5	螺塞	不锈钢316/304
6	螺塞垫片	聚四氟乙烯PTFE

五、H14W不锈钢止回阀连接尺寸：



SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"
A	15	20	25	32	40	50	65	80
H	42	51	60	67	75	81	93	104
L	65	80	90	105	120	140	180	200
重量WT(kg) ,	310	445	680	1040	1490	2020	2580	3020

六、H14W不锈钢止回阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。



欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

H14W不锈钢止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
