Z41W不锈钢闸阀
- 型 号：
- 类 别：Z41W不锈钢闸阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：5742
无

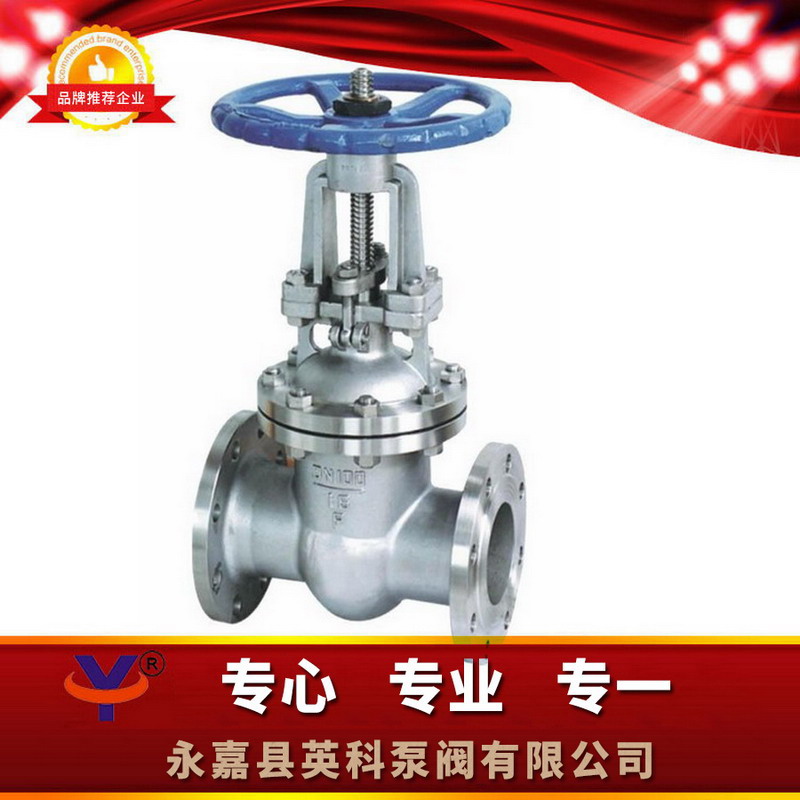

点击放大一、Z41W不锈钢闸阀产品概述：
1结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小.2、密封面采用不锈钢和硬质合金，适用寿命长。 3、采用柔性石墨填料、密封可靠、操作轻便灵活。 4、驱动方式有：电动、气动、齿轮转动、结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式 5、广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置。
二、Z41W不锈钢闸阀性能范围：
|
型号 |
公称压力Nominal Presure |
试验压力Test Pressure |
工作温度（℃）Working Temperature |
适用介质SuitableMedium |
||
|
强度（水）（Mpa） |
密封（水）空气（Mpa） |
低压密封空气（Mpa） |
||||
|
Z41H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
|
硝酸类 |
||||||
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸类 |
||||||
|
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
NITRIC ACID |
|
硝酸类 |
||||||
|
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸类 |
||||||
三、Z41W不锈钢闸阀主要零件材料：
|
零件名称 |
材料 Material |
||
|
Z41Y-16I |
Z41W-16P |
Z41W-16R |
|
|
阀体、阀盖 |
铬镍钢Ci Ni steel |
铬镍钛钢 |
铬镍铝钛钢 |
|
阀板Wedge gate |
合金钢＋硬质合金 |
||
|
阀杆Stem |
合金钢Alloy steel |
||
|
阀杆螺母Stem nut |
铝铁青铜 Al bronze |
||
|
手轮Hand wheel |
灰铸铁、可锻铸铁 Csatiom forageable casriron |
||

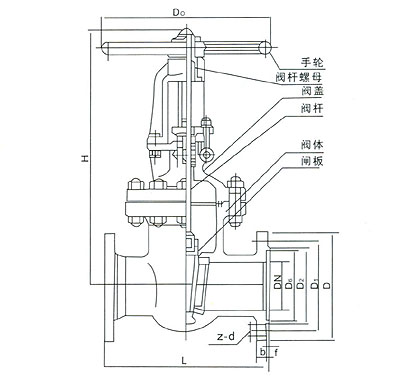

四、Z41W不锈钢闸阀主要连接尺寸和外形尺寸：
|
型号 |
公称通径DN |
尺寸（mm） Dimensions |
|||||||
|
L |
D |
D1 |
D2 |
H |
b-f |
Z-φd |
D0 |
||
|
Z41W-16P Z41W-16R |
15 |
130 |
95 |
65 |
45 |
170 |
16-2 |
4-14 |
120 |
|
20 |
150 |
105 |
75 |
55 |
190 |
16-2 |
4-14 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
205 |
16-2 |
4-14 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
270 |
18-2 |
4-18 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
310 |
18-3 |
4-18 |
200 |
|
|
50 |
250 |
160 |
125 |
100 |
358 |
18-3 |
4-18 |
240 |
|
|
65 |
265 |
180 |
145 |
120 |
373 |
18-3 |
4-18 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
435 |
20-3 |
8-18 |
280 |
|
|
100 |
300 |
215 |
180 |
155 |
500 |
20-3 |
8-18 |
300 |
|
|
125 |
325 |
245 |
210 |
185 |
614 |
22-3 |
8-18 |
320 |
|
|
150 |
350 |
280 |
240 |
210 |
674 |
24-3 |
8-23 |
360 |
|
|
200 |
400 |
335 |
295 |
265 |
818 |
26-3 |
12-23 |
400 |
|
|
250 |
450 |
405 |
355 |
320 |
969 |
30-3 |
12-25 |
450 |
|
|
300 |
500 |
460 |
410 |
375 |
1145 |
30-4 |
12-25 |
560 |
|
五、Z41W不锈钢闸阀主要连接尺寸和外形尺寸：
|
型号 Type |
公称通径DN Nominal Diameter |
尺寸（mm） Dimensions |
|||||||
|
L |
D |
D1 |
D2 |
H |
b-f |
Z-φd |
D0 |
||
|
Z41W-25P Z41W-25R |
15 |
130 |
95 |
65 |
45 |
170 |
16-2 |
4-14 |
120 |
|
20 |
150 |
105 |
75 |
55 |
190 |
16-2 |
4-14 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
205 |
16-2 |
4-14 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
270 |
18-2 |
4-18 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
310 |
18-3 |
4-18 |
200 |
|
|
50 |
250 |
160 |
125 |
100 |
358 |
20-3 |
4-18 |
240 |
|
|
65 |
265 |
180 |
145 |
120 |
373 |
22-3 |
8-18 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
435 |
22-3 |
8-18 |
280 |
|
|
100 |
300 |
230 |
190 |
160 |
500 |
24-3 |
8-23 |
320 |
|
|
125 |
325 |
270 |
220 |
188 |
614 |
28-3 |
8-25 |
360 |
|
|
150 |
350 |
300 |
250 |
218 |
674 |
30-3 |
8-25 |
400 |
|
|
200 |
400 |
360 |
310 |
278 |
818 |
34-3 |
12-25 |
400 |
|
|
250 |
450 |
425 |
370 |
332 |
969 |
36-3 |
12-30 |
450 |
|
|
300 |
500 |
485 |
430 |
390 |
1145 |
40-4 |
16-30 |
560 |
|
六、Z41W不锈钢闸阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263
Z41W不锈钢闸阀特点：1结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小 、2、密封面采用不锈钢和硬质合金，适用寿命长。 3、采用柔性石墨填料、密封可靠、操作轻便灵活。 4、驱动方式有：电动、气动、齿轮转动、结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式 5、广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置
