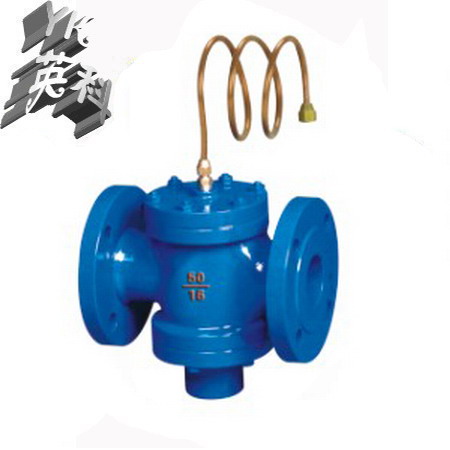

ZYC自力式压差控制阀

  • 型   号:
  • 类   别:ZYC自力式压差控制阀
  • 价   格:面议
  • 产   地:

产品点击浏览次数:4805

分享到:

一、ZYC自力式压差控制阀结构特点:

  ZYC型自力式压差控制阀的本体是由能改变流通阻力的双通道自动调节阀和由膜片分隔而成两个独立小室的控制器组合而成,一侧小室与回水管道相通。使用时安装在回水管道上。通道自动调节阀是执行器,其动作的动力来源于供水压力P1与回水压力P2之间的压力差变化。控制器是一个压差比较器,其压差值是按被控采暖系统的阻力选用,回水侧内的弹簧反力用来平衡供水与水间的压力差。当被控采暖系统的一些用户进行室温调节,阻力增加或减少时,会引起循环流量变化,直至膜片两侧的压力平衡为止,使被控系统内部自动调节

二、ZYC自力式压差控制阀安装说明:

  尽可能不变径选用,在流量过低时可考虑缩径选用。控制阀导压管连接为1/2管螺纹,

导压管长度为1.5m,连接供水管。本阀分为定压差型和可调压差型两种。公称压力:1.6MPA,介质温度0-120℃

三、ZYC自力式压差控制阀主要技术参数英络克牌:

型号

公称压力

壳体实验压力

压差控制范围

定压差型

可调压差型

ZYC-16H3T

1 6MPa

2.4MPa

10KPa20KPa30KPa

10.30KPa

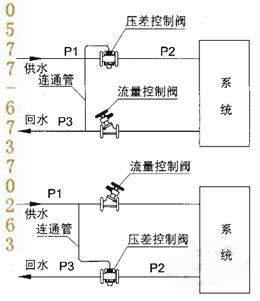

四、ZYC自力式压差控制阀技术图片:

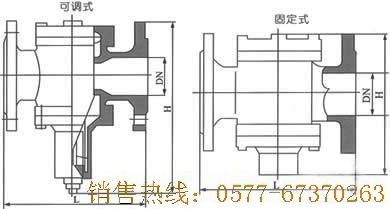

五、ZYC自力式压差控制阀主要外型尺寸法兰连接尺寸按GB4216规定:

DN
mm

连接方式

L
mm

Hmm

流量
m3/h

适用介质

介质温度

主要零
件材料

定压差型

可调压差型

15

螺纹

110

95

145

0 2-1

0~100℃

阀体、上盖和下盖
为铸铁、阀芯为铜、膜片为尼龙强化橡胶、弹簧为不锈钢英络克牌

20

110

110

150

0.3-1.5

25

115

130

165

0 5-2

32



法兰

130

140

190

1-4

40

200

190

340

15-6

50

215

205

355

2-8

65

230

240

390

3-12

80

275

300

500

5-20

100

290

350

550

10-30

125

310

380

580

15-45

六、ZYC自力式压差控制阀订货说明:

订货时请注明以下内容
欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话:0577-67370263



1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。



ZYC自力式压差控制阀是一种自动恒定压差的水力工况平衡用阀,应用于集中拱热、中央空调等水系统中,有利于被控系统各用户和末端装置的自主调节,尤其适用于分户计量供暖系统和变流量空调系统。
