Q41F软密封球阀
- 型 号：
- 类 别：Q41F软密封球阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：6637
无

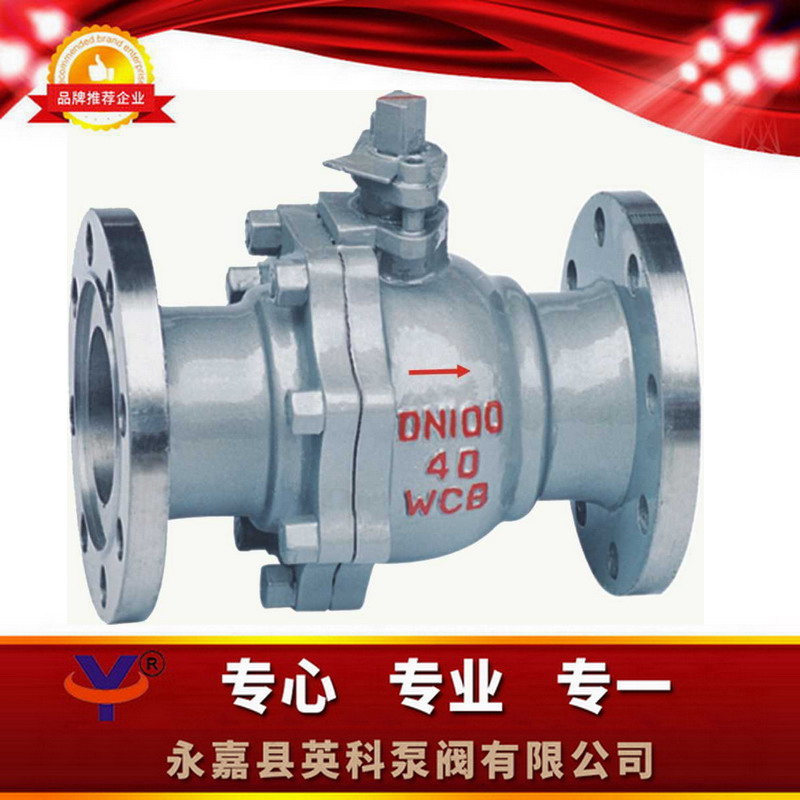

点击放大一、Q41F软密封球阀产品特征：
1.适用介质：水、气、油品、天然气和酸碳腐蚀性介质
2.适用温度：-196-350℃
3.驱动方式：手动、气动、电动、波动等
4.公称通径：DN15-250mm 1/2″-10″
二、Q41F软密封球阀主要零件及材质：
|
序号NO. |
零件名称 |
材质 |
|
|
GB |
ASTM |
||
|
1 |
阀体 |
WCB |
A216-WCB |
|
2 |
密封圈 |
PTFE |
PTFE |
|
3 |
球体 |
1Cr18Ni9Ti |
SS304 |
|
4 |
螺母 |
35 |
A194-2H |
|
5 |
螺柱 |
35CrMoA |
A193-B7 |
|
6 |
石体 |
WCB |
A216-WCB |
|
7 |
垫片 |
柔性石墨+不锈钢 |
B12.10-304/F.G |
|
8 |
填料 |
PTFE |
PTFE |
|
9 |
填料压盖 |
WCB |
A216-WCB |
|
0 |
定位片 |
25 |
A105 |
|
11 |
挡圈 |
65Mn |
AISI 1066 |
|
12 |
手柄 |
K33 |
A47-667 Gr.32510 |
|
13 |
阀杆 |
1Cr33 |
A276-410 |
|
14 |
螺钉 |
35 |
A193-B7 |
|
15 |
止推垫片 |
PTFE |
PTFE |
三、Q41F软密封球阀技术规范：
|
设计依据 |
国标系列 |
美标系列 |
|
|
设计标准 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
结构长度（焊接） |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
连接法兰 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
对焊端 |
GB/T12224 |
ASNI B16.25 |
|
|
试验和检验 |
GB/T9092 |
AP16D |
AP1598 |
四、Q41F软密封球阀试验压力：
|
压力等级 |
试验压力（MPa） |
||
|
公称压力（PN） |
磅级（Class） |
壳体试验 |
密封试验 |
|
1.0 |
- |
1.5 |
1.1 |
|
1.6 |
- |
2.5 |
1.76 |
|
2.5 |
- |
3.8 |
2.75 |
|
4.0 |
- |
6.0 |
4.4 |
|
6.4 |
- |
9.6 |
7.04 |
|
- |
150 |
3.0 |
2.2 |
|
- |
300 |
7.6 |
5.6 |
|
- |
600 |
15.0 |
11.0 |
|
- |
10K |
2.4 |
1.5 |
|
- |
20K |
5.8 |
4.0 |

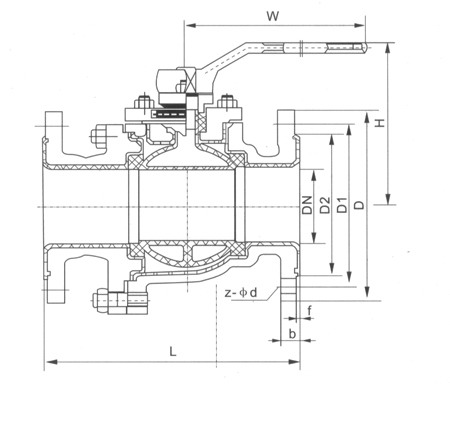

五、Q41F软密封球阀产品结构图：
五、Q41F软密封球阀PN1.6MPa连接尺寸及重量：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050, |
1050 |
1410 |
|
Wt（㎏） |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
六、Q41F软密封球阀PN2.5MPa连接尺寸：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
七、Q41F软密封球阀PN4.0MP连接尺寸：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400, |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
八、Q41F软密封球阀PN6.4MPa连接尺寸：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
408 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
九、Q41F软密封球阀PN10.0MPa连接尺寸：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
|
|
|
|
|
|
|
|
|
|
|
|
十、Q41F软密封球阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
