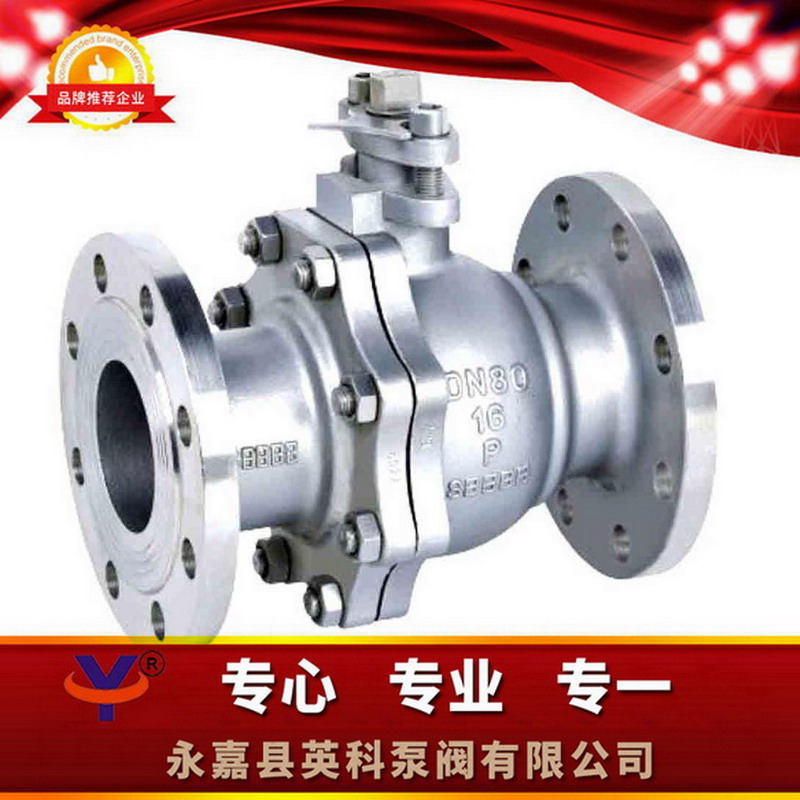

Q41H硬密封球阀
- 型 号：
- 类 别：Q41H硬密封球阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：2205
无
点击放大一、Q41H硬密封球阀产品特点：
1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
二、Q41H硬密封球阀主要材料：
|
序号 |
材料 |
材料牌号 |
|||
|
碳钢 |
不锈钢 |
||||
|
GB |
ASTM |
GB |
ASTM |
||
|
01 |
阀体 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
02 |
阀盖 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
03 |
双头螺柱 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
|
04 |
螺母 |
45 |
A194-2H |
0Cr18Ni |
A194-8M |
|
05 |
垫圈 |
金属夹石墨 |
|||
|
06 |
球体 |
2Cr13渗氮 |
A276-410渗氮 |
1Cr18Ni9Ti |
F304/F316 |
|
07 |
阀座 |
2Cr13渗氮 |
A276-410渗氮 |
1Cr18Ni9Ti |
F304/F316 |
|
08 |
阀座支承圈 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316 |
|
09 |
阀座弹簧 |
17-7PH |
17-7PH |
17-7PH |
17-7PH |
|
10 |
阀座密封圈 |
石墨 |
|||
|
11 |
阀杆 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316 |
|
12 |
止推轴承 |
金属夹PTFE |
|||
|
1, 3 |
阀杆填料 |
石墨 |
|||
|
14 |
填料压环 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316 |
|
15 |
填料压盖 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
16 |
螺钉 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
|
17 |
定位板 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
304 |
三、Q41H硬密封球阀PN1.6 MPa尺寸及重量：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
105 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt(㎏) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
四、Q41H硬密封球阀PN2.5 MPa尺寸及重量：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
105 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt(㎏) |
2.5 |
3 |
5 |
6.5 |
9 |
12 |
20 |
25 |
44 |
75 |
105 |
200 |
五、Q41H硬密封球阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明,
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
Q41H型硬密封球阀 1.适用介质：水、气、油品、天然气和酸碱腐蚀性介质。 2.适用温度：-20～500℃ 3.驱动方式：手动、涡轮传动、气动、电动等。 4.公称通径：DN15-250，1／2“～10”
