产品展示Q61F三片式对焊球阀
- 型 号：
- 类 别：Q61F三片式对焊球阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：9054
无

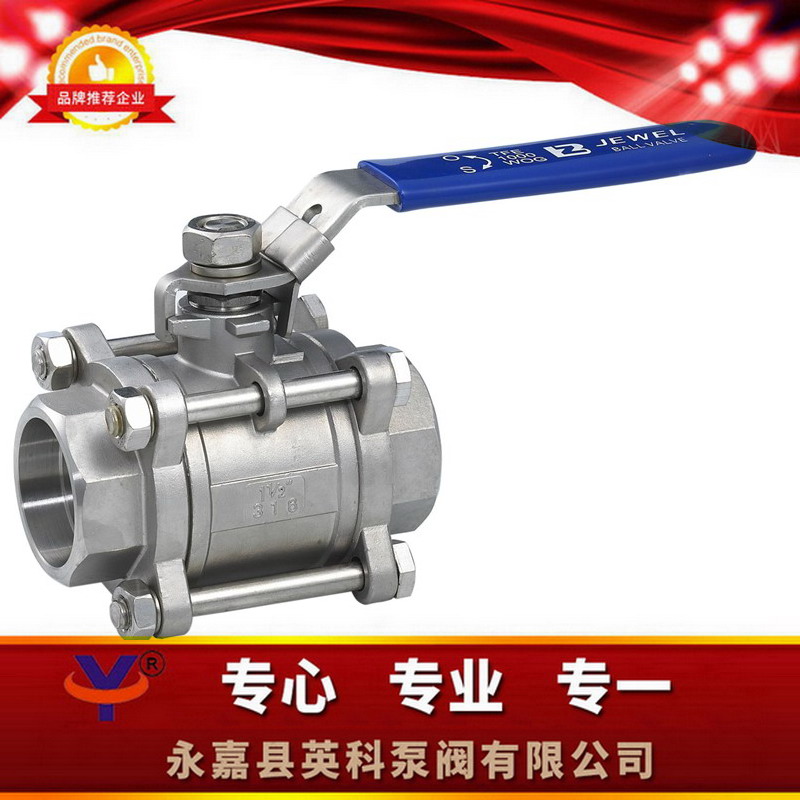

点击放大一、Q61F三片式对焊球阀产品概述：
1.公称压力：1.6-6.4MPa
2.适用稳定范围：-20～232℃～350℃
3.适用介质：水、油、气及某些腐蚀性液体（W。O。G）
4.螺纹类型：G。NPT。BSPT。BSP。DI259/2999
二、Q61F三片式对焊球阀主要材料：
|
1 |
零件名称 |
材质 |
|
|
2 |
阀体 |
不锈钢CF8M |
碳钢WCB |
|
3 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
5 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
6 |
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
7 |
螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
8 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
9 |
手柄套 |
塑料 |
塑料 |
|
10 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
11 |
阀杆螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
14 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
16 |
螺栓 |
不锈钢SS304 |
不锈钢SS304 |
三、Q61F三片式对焊球阀技术参数：
|
SIZE |
1/4" |
143/8" |
17.51/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
60 |
60 |
70 |
85 |
95 |
110 |
130 |
150 |
190 |
210 |
268 |
|
H |
50 |
50 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |
四、Q61F三片式对焊球阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
