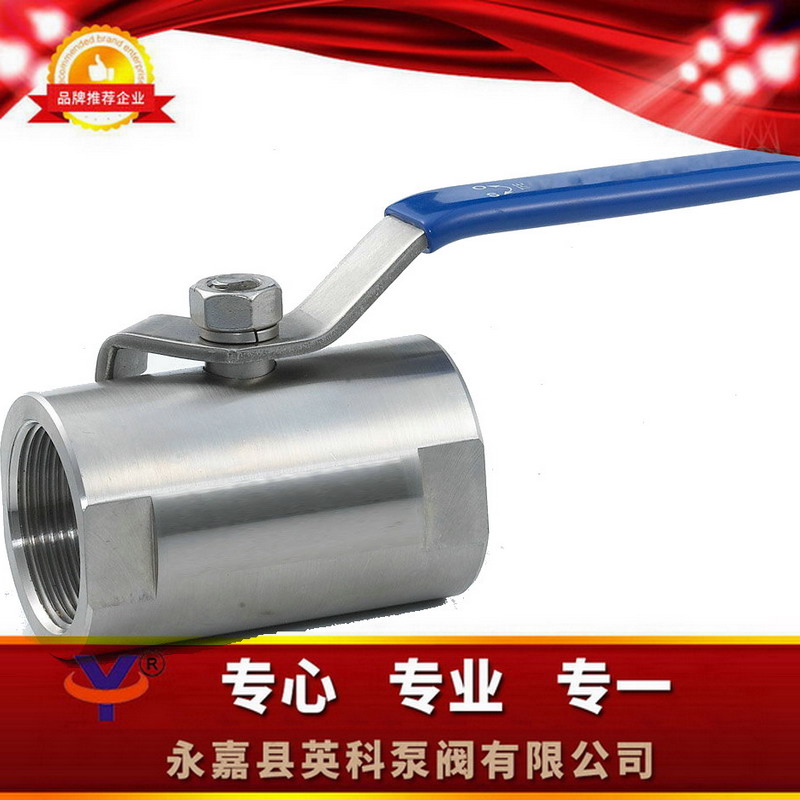

Q11F广式球阀
- 型 号：
- 类 别：Q11F广式球阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：10109
无
点击放大一、Q11F广式球阀概述：
公称压力:1.6-6.4MPa ，适用温度范围:-20~232℃~350℃ ，适用介质:水、油、气及某些腐蚀性液体W.O.G。适用范围：啤酒、饮料、 乳品、制药、生物工程。
二、Q11F广式球阀主要材料：
|
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油品 |
Q11F-16C、Q11F-25C |
A105、45 |
1Cr18/Cr18Ni9Ti |
不 |
聚四氟乙烯 |
聚四氟乙烯 |
|
硝酸类 |
Q11F-16P、Q11F-25P |
SS304/1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸类 |
Q11F-16R、Q11F-25R |
SS316/1Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
三、Q11F广式球阀主要尺寸：
|
公称通径 |
管螺纹 |
尺寸(mm) |
重量WT(g) |
|||||
|
d |
L |
W |
H |
E |
D |
D |
||
|
6 |
1/4" |
8 |
60 |
110 |
56 |
11.5 |
30 |
320 |
|
10 |
3/8" |
18 |
60 |
110 |
58 |
11.5 |
31 |
320 |
|
15 |
1/2" |
10.5 |
60 |
110 |
58 |
14 |
32 |
350 |
|
20 |
3/4" |
13 |
67.3 |
110 |
62 |
15 |
38 |
430 |
|
25 |
1" |
17 |
73 |
110 |
68 |
15 |
45 |
570 |
|
32 |
11/4" |
22 |
90 |
150 |
75 |
18 |
53.4 |
1000 |
|
40 |
11/2" |
25 |
97.5 |
150 |
83 |
19 |
63 |
1550 |
|
50 |
2" |
32 |
112 |
150 |
90 |
19 |
73 |
2170 |
|
65 |
21/2" |
40 |
132 |
180 |
95 |
21 |
92 |
3625 |
|
80 |
3" |
50 |
156 |
220 |
100 |
27 |
109 |
5800 |
|
100 |
4" |
65 |
196 |
220 |
115 |
29 |
138 |
7200 |
四、Q11F广式球阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
Q11F广式球阀订货说明： 1.阀体材质;2.公称压力;3.工作温度;4.产品口径;5.连接方式;6.适用介质;
