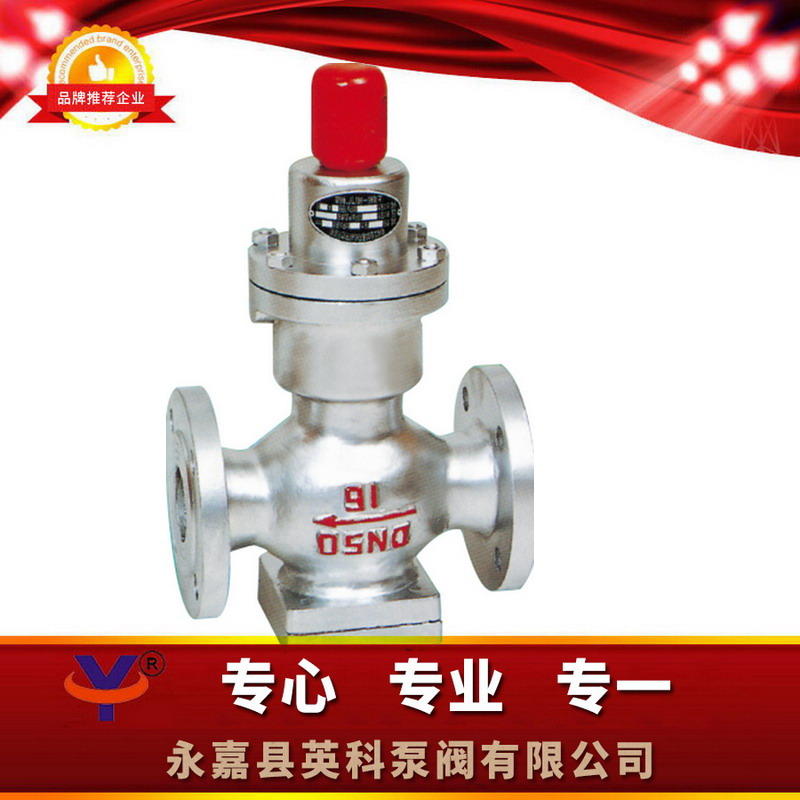

Y44H波纹管式减压阀

型号：Y44H
类别：Y44H波纹管式减压阀
价格：￥面议
产地：温州

产品点击浏览次数：13886

Y44H型波纹管式减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门下游压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。

分享到：

点击放大

一、Y44H波纹管式减压阀结构特点和用处：

　　Y44H型波纹管式减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门下游压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。
　　本产品调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。

二、Y44H波纹管式减压阀主要技术参数和性能指标：

公称压力(Mpa)	0.6	1.0	1.6
壳体试验压力(Mpa)*	0.9	1.5	2.4
密封试验压力(Mpa)	0.6	1.0	1.6
最高进口压力(Mpa)	0.6	1.0	1.6
出口压力范围(Mpa)	0.05-0.4	0.1-0.8	0.1-1.0
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)△P2G	GB12244-1989
最小压差(Mpa)	0.1	0.15
渗漏量	GB12245-1989

*：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。

三、Y44H波纹管式减压阀主要零件材料：

零件名称	零件材料
阀体阀盖	WCB
底盖	WCB
阀座阀瓣	2Cr13
波纹管	1Cr18Ni9Ti
波纹管上垫	2Cr13
波纹管下垫	2Cr13
导向座	2Cr13
主阀弹簧	50CrVA
调节弹簧	60Si2Mn

四、Y44H波纹管式减压阀流量系数(Cv)：

DN	15	20	25	32	40	50	65	80	100
Cv	1	2.5	4	6.5	9	16	25	36	64

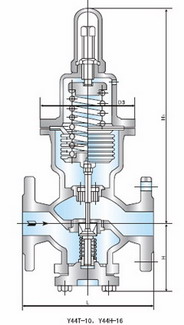

五、Y44H波纹管式减压阀连接尺寸(PN0.6-1.6MPa)：

公称通径DN	外形尺寸
	L		H	H1	PN0.6MPa					PN1.0MPa
			H	H1	D	K	n-ф	d	C	D	K	n-ф	d	C
15	140	140	290	90	80	55	4-12	40	12	95	65	4-14	45	12
20	140	140	295	98	90	65	4-12	50	12	105	75	4-14	55	14
25	160	160	295	110	100	75	4-12	60	14	115	85	4-14	65	14
32	180	180	295	110	120	90	4-14	70	14	135	100	4-18	78	16
40	200	200	325	125	130	100	4-14	80	14	145	110	4-18	85	16
50	230	230	325	125	140	110	4-14	90	14	160	125	4-18	100	16
65	280		325	130	160	130	4-14	110	14	180	145	4-18	120	18
80	310		380	160	185	150	4-18	125	16	195	160	4-18	135	18
100	350		380	170	205	170	4-18	145	16	215	180	8-18	155	20

公称通径DN	外型尺寸
	L		H	H1	PN1.60MPa
			H	H1	D	K	n-ф	d	C
15	140	140	290	90	95	65	4-14	45	14
20	140	140	295	98	105	75	4-14	55	14
25	160	160	295	110	115	85	4-14	65	14
32	180	180	295	110	135	100	4-18	78	16
40	200	200	325	125	145	110	4-18	85	16
50	230	230	325	125	160	125	4-18	100	16
65	280		325	130	180	145	4-18	120	18
80	310		380	160	195	160	8-18	135	20
100	350		380	170	215	180	8-18	155	20

五、Y44H波纹管式减压阀订货说明：

订货时请注明以下内容：

1、①产品名称与型号②公称直径③额定流量系数KV④公称压力⑤工作介质⑥进口压力⑦连接方式⑧是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
