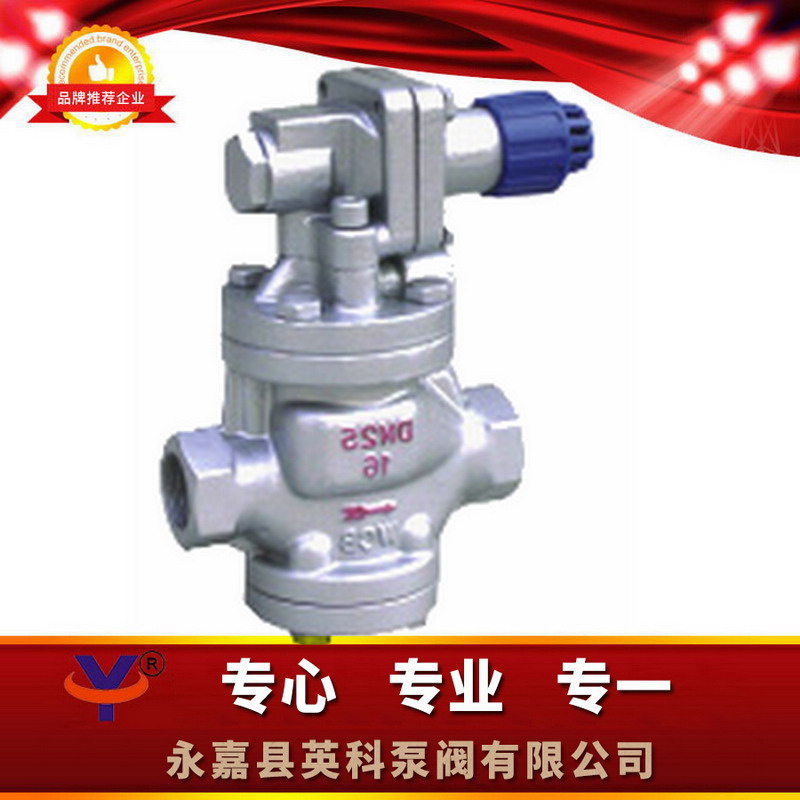

内螺纹连接高灵敏度蒸汽减压阀

一、YG13H/Y内螺纹连接高灵敏度蒸汽减压阀结构特点和用处：

 本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
    本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
    1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
    2、改善了流线分布，降低了噪声。
    3、改进了密封面结构，延长了密封面寿命。
    本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。

二、YG13H/Y内螺纹连接高灵敏度蒸汽减压阀主要技术参数和性能指标：

公称压力(Mpa)	1.0	1.6
壳体试验压力(Mpa)*	1.5	2.4
密封试验压力(Mpa)	1.0	1.6
最高进口压力(Mpa)	1.0	1.6
出口压力范围(Mpa)	0.04-0.6	0.04-1.0
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小压差(Mpa)	0.05		0.07
渗漏量	GB12245-1989

 *：壳体试验不包括膜片、顶盖

三、YG13H/Y内螺纹连接高灵敏度蒸汽减压阀主要零件材料：

零件名称	零件材料
阀体 阀盖 底盖	WCB
阀座 阀瓣	2Cr13
缸套 活塞	铝铁青铜
膜片	PH15-7Mo
活塞环	对位聚苯
导阀座 导阀瓣	2Cr13
主阀弹簧	50CrVA
导调主弹簧	50CrVA
调节弹簧	60Si2Mn

四、YG13H/Y内螺纹连接高灵敏度蒸汽减压阀流量系数(Cv)：

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

五、YG13H/Y型内螺纹连接高灵敏度蒸汽减压阀连接尺寸：



公称通径	G	L	H	H1
15	1/2"	140	160	65
20	3-4"	140	160	65
25	1"	160	168	68
32	1-1/4"	180	185	75
40	1-1/2"	200	185	78
50	2"	230	193	88

六、YG13H/Y内螺纹连接高灵敏度蒸汽减压阀订货说明：

订货时请注明以下内容：

1、①产品名称与型号②公称直径③额定流量系数KV④公称压力⑤工作介质⑥进口压力⑦连接方式⑧是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
