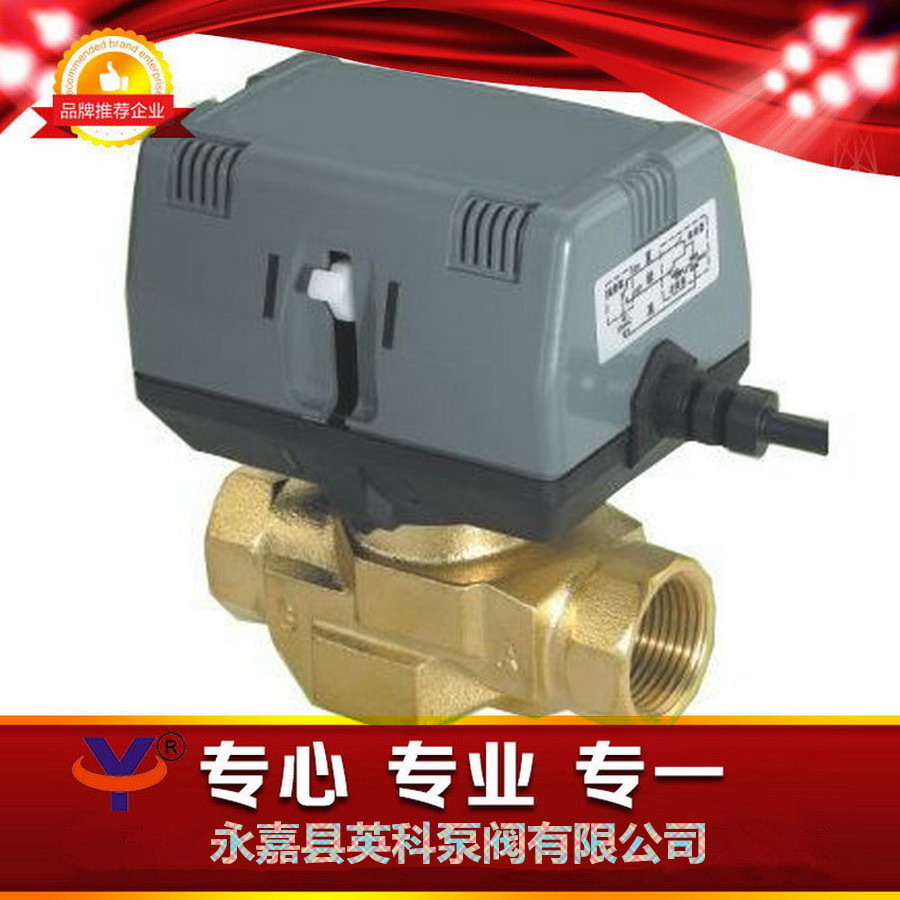

YLDF电动阀

一、YLDF电动阀技术指标：
1、驱动电压：220VAC（或者12V、24V、110Ｖ）
2、功率消耗：5VA（仅在阀门启闭过程中）
3、阀体承压：1.6MPa
4、允许压差:0.6MPa
5、适用介质：冷水、热水
6、启闭时间：16秒
7、适用介质温度：1-95℃
8、适用环境温度：0-65℃
9、连接方式：锥形内管螺文（也可按用户需求定制）

 二、YLDF电动阀结构特点：
1、内置触点开关，阀门启闭过程完成后电机不通电，因而寿命长、节能、并且特别安全。
2、阀体与驱动器分离，可以快速拆卸。
3、阀体结构独特，允许压差大。
4、驱动器有可供系统调试和维修使用的手动操纵杆，手动开度约70%（向下用力推动白色手动拔杆至底部位置并向里推即可，当电源恢复时，阀门和驱动器回到自动位置）。
5、B型驱动器内置继电器，一条线控制，可配三速开关，可实现多阀并联。

三、YLDF电动阀外形及剖面图 ：

四、YLDF电动阀型号对照表：



名称	型号	口径参数		L	H	Kv
二通 电动阀	YLDF-215	1/2″	DN15	90	114	4.5
	YLDF-220	3/4″	DN20	95	116	5.7
	YLDF-225	1″	DN25	105	128	8.7
三通 电动阀	YLDF-315	1/2″	DN15	90	133	4.3
	YLDF-320	3/4″	DN20	95	133	5.5
	YLDF-325	1″	DN25	105	144	8.3

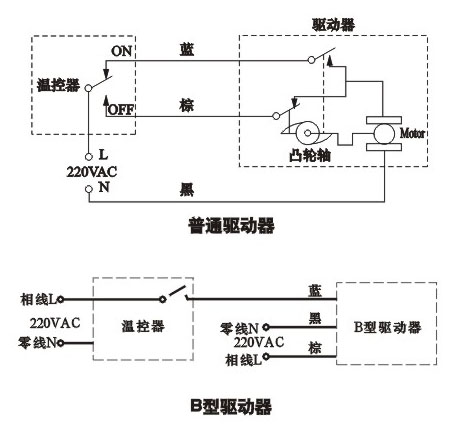

五、YLDF电动阀接线原理图

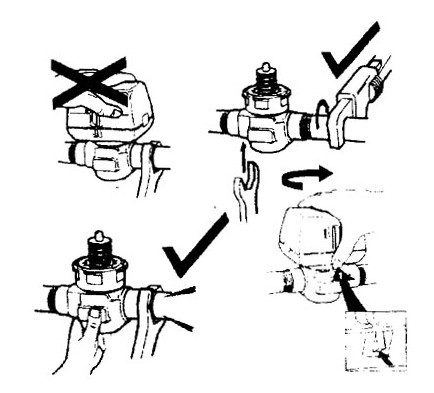

六、YLDF电动阀安装示意图



七、YLDF电动阀安装调试要求
1、安装前请仔细阅说明书，必须由专业技术人员进行安装，并严格按照接线图接线。
2、电动二通阀介质流向可从A至B，也可从B至A：三通电动阀介质流向从AB至A或B。
3、驱动器可任意角度安装，但必须在阀体的水平上方。
4、安装时绝不能对驱动器施力，否则会损坏驱动器。
5、卸下阀体安装时绝对不能对阀杆施力，否则阀杆变形导致漏水。
6、本阀不能配三速开关，只配机械或者电子式温控器。
7、调试时必须观察驱动器是否能可靠启动或停止，若连续不停地上下走动，必须调换驱动器，否则阀杆密封寿命会很短。
8、当拔杆在上部时，可采用手动操作，通过向下推动白色手动拔杆至中间位置，并向里推，可以打开阀门。通过轻轻的压低白色手动拔杆，然后将拔杆拉出，将阀门手动恢复到闭合位置。当电源恢复时，阀门和驱动器回到自动位置。
注意：
　　如果阀门被马达驱动打开，除非取下驱动器，否则不能手动闭合阀门。
为了避免产品运行中的麻烦，在安装之前，要冲刷整个系统，并在系统中安装50微米（或更细）的过滤装置。
八、YLDF电动阀维修和保养
1、若阀门在泄漏，应将流体排尽或将其从系统中隔离。
2、检查是否需要更换阀芯组件。
3、若驱动器不工作或连续不断的上下走动，应更换整个驱动器。
九、YLDF电动阀重要警告
1、安装、维修和保养之前必须先将电源切断。
2、换阀体或阀芯时必须先切断流体，打开风盘排气阀以彻底卸压方可操作。
3、使用中若阀门在泄漏，必须立即将阀门从系统中隔离并排尽流体。
4、选择普通型驱动头，一个温控器只能配一个电动阀，否则造成的一切后果，厂家概不负责。



十、YLDF电动阀订货说明：

订货时请注明以下内容：

1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式（常开、常闭）⑩是否带附件以便我们的为您正确选型。

2、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图
