产品展示不锈钢截止阀
- 型 号：J23W
- 类 别：J23W不锈钢截止阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：999
无

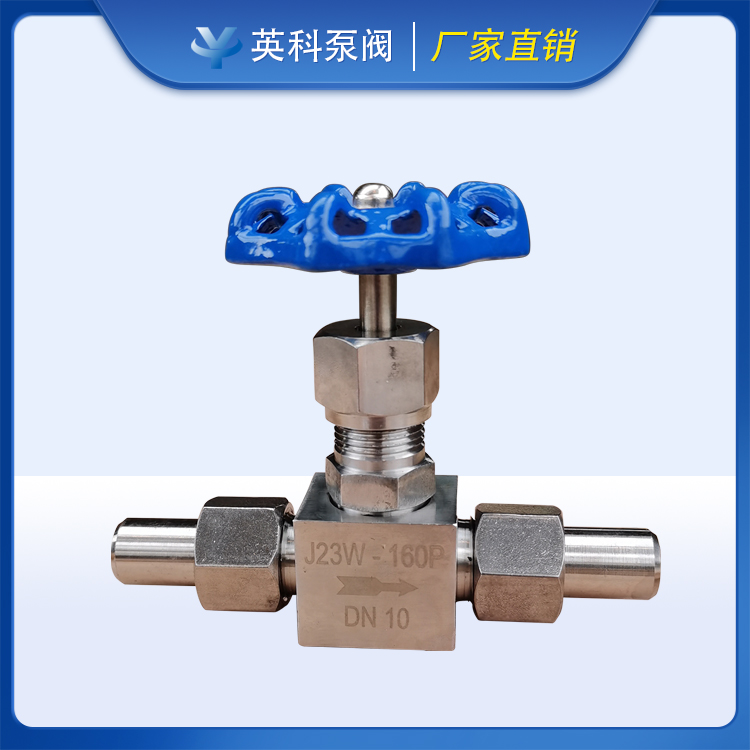

点击放大J23W不锈钢截止阀简介
公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa
公称通径：DN5～DN25
适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质
适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
J23W针型阀设计制造：GB/T12224-1989
连接形式：外螺纹焊接式，
结构特征：锥面密封，活动阀瓣，
针型阀检验和试验：GB/T13927-1992
J23W不锈钢截止阀参数
|
型号
Type |
公称压力（MPa）Nominal pressure
|
试验压力PS（MPa）
Test pressure |
工作压力（MPa）Working pressuer
|
工作温度（℃）Working temperature
|
适用介质Applicable mediun
|
||
|
壳体Shell
|
密封（液）Seal
|
密封（气）Seal
|
|||||
|
J23W-16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤200℃
|
液化石油气水、油品等Petroleun gas Water,Oil etc.
|
|
J23W-40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
||
|
J23W-160
|
16.0
|
17.6
|
17.6
|
0.6
|
16.0
|
C≤425℃
|
|
|
J23W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
||
J23W不锈钢截止阀安装
1、针型阀安装前必须进行外观检查，的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。
2、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
永嘉县英科泵阀有限公司制造截止阀 外螺纹截止阀 不锈钢截止阀 焊接截止阀
J23W不锈钢截止阀适用介质液化石油气水、酸、蒸汽、油品等
