空气减压阀
- 型 号：YK43X
- 类 别：空气减压阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：1355
YK43X空气减压阀主要用于气体管路，如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体

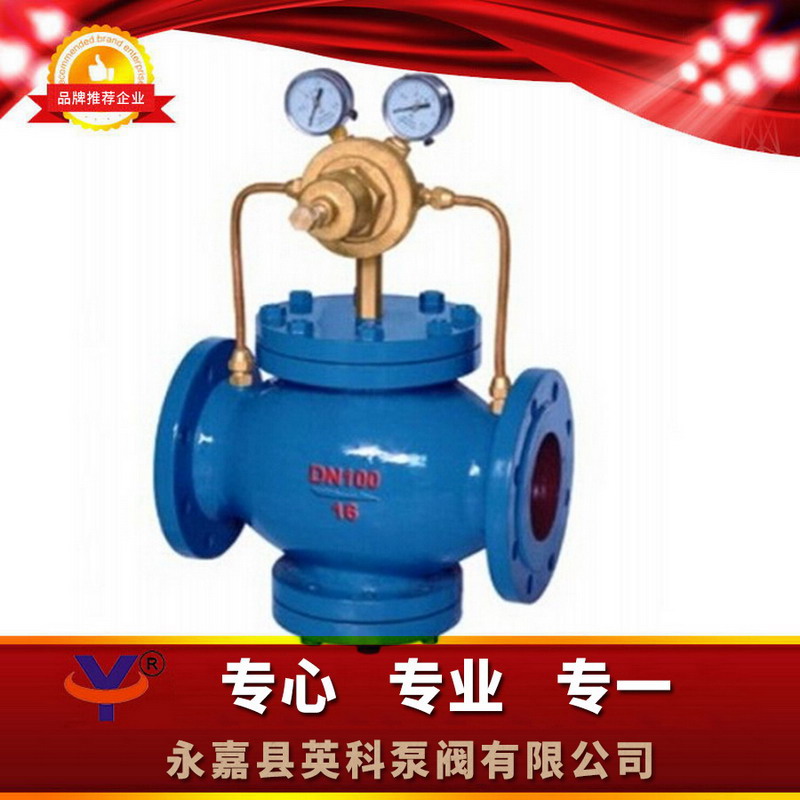

点击放大YK43X空气减压阀简介
气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
YK43X空气减压阀技术参数
|
公称压力（Mpa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
|
壳体试验压力（Mpa）*
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
|
|
密封试验压力（Mpa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
|
最高进口压力（Mpa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
|
出口压力范围（Mpa）
|
0.1-1.0
|
0.1-1.6
|
0.1-2.5
|
0.5-3.5
|
0.5-3.5
|
0.5-4.5
|
|
|
压力特性偏差（Mpa）P2P
|
GB12246-1989
|
||||||
|
流量特性偏差（Mpa）P2G
|
GB12246-1989
|
||||||
|
最小压差（Mpa）
|
0.15
|
0.15
|
0.2
|
0.4
|
0.8
|
1.0
|
|
|
渗漏量
|
X/F（聚四氟乙稀/橡胶）：O Y（硬密封）：GB12245-1989
|
||||||
YK43X空气减压阀尺寸
|
公称通径 |
外形尺寸 |
|||
|
L |
H |
Hl |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
295 |
90 |
|
20 |
160 |
180 |
330 |
98 |
|
25 |
180 |
200 |
330 |
110 |
|
32 |
200 |
220 |
330 |
110 |
|
40 |
220 |
240 |
345 |
125 |
|
50 |
250 |
270 |
345 |
125 |
|
65 |
280 |
300 |
350 |
130 |
|
80 |
310 |
330 |
385 |
160 |
|
100 |
350 |
380 |
385 |
170 |
|
125 |
400 |
450 |
400 |
200 |
|
150 |
450 |
500 |
415 |
210 |
|
200 |
500 |
550 |
475 |
240 |
|
250 |
650 |
525 |
290 |
|
|
300 |
800 |
580 |
335 |
|
|
350 |
850 |
620 |
375 |
|
|
400 |
900 |
660 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
750 |
465 |
|
YK43X空气减压阀材料
|
零件名称
|
零件材料
|
|
阀体 阀盖 底盖
|
WCB/FCB*
|
|
阀座 阀盘
|
2Cr13/304*
|
|
缸套
|
2Cr13/25（镀硬铬）/304*
|
|
活塞
|
2Cr13/铜合金/铜合金*
|
|
活塞环
|
合金铸铁/对位聚苯*
|
|
导阀座 导阀杆
|
2Cr13/304*
|
|
膜片
|
1Cr18Ni9Ti
|
|
主阀 导阀弹簧
|
50CrVA
|
|
调节弹簧
|
60Si2Mn
|
|
密封垫（X/F型号）
|
橡胶/聚四氟乙稀
|
|
导阀体 导阀盖
|
25/304*
|
YK43X空气减压阀知识
(1) 调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
(2) 压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
(3) 流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。
永嘉县英科泵阀有限公司 减压阀制造厂
YK43X空气减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
