节流截止放空阀
- 型 号：FJ41H
- 类 别：节流截止放空阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：1473
FJ41H节流截止放空阀开启后，管道中的介质、杂质一同流过阀套、阀座，同时实现节流与排污。阀瓣、阀座密封面利用套垫斜角改变介质流向，具有自清扫功能，使密封付不夹带杂质。

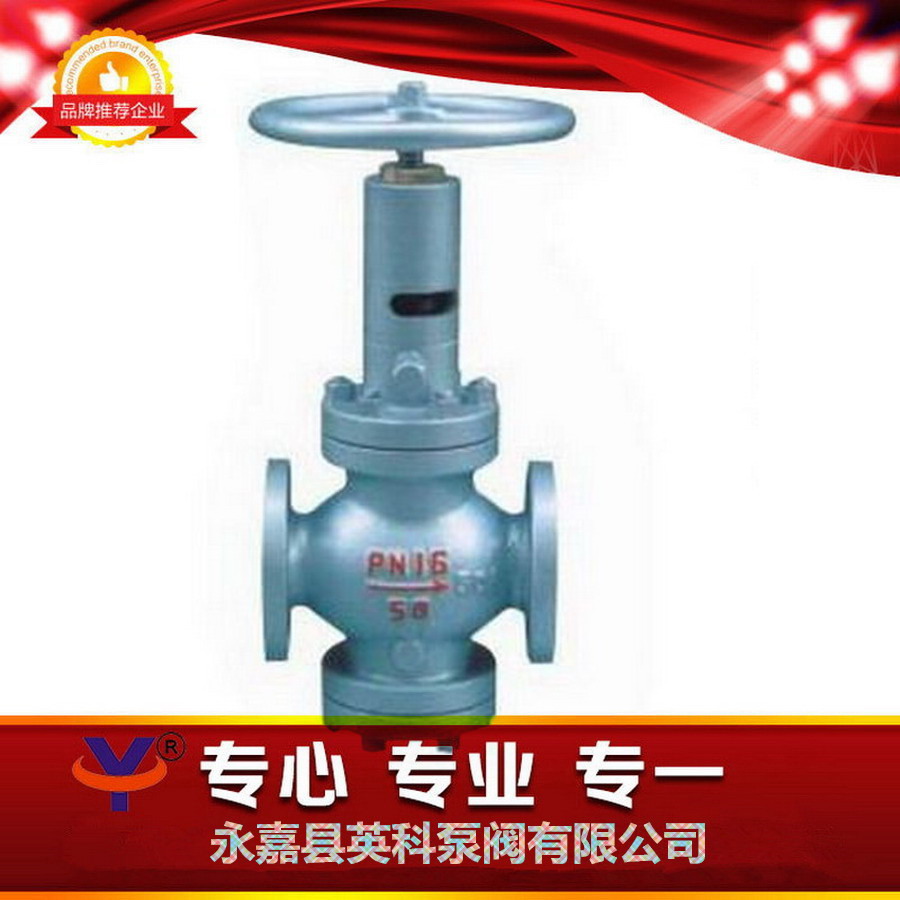

点击放大FJ41H节流截止放空阀
1、常闭状态：阀瓣硬密封付压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密封与阀座端面紧压，形成第二道密封，双质密封结构保证了阀门的零泄漏，再由于阀瓣开设了平衡孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门开启、关闭时具有较小的力矩。
2、节流排污状态：阀瓣密封付离开阀座，由于在阀瓣处设有了平衡孔，使阀门开启极为轻
便。阀门开启后，管道中的介质、杂质一同流过阀套、阀座，同时实现节流与排污。阀瓣、阀座密封面利用套垫斜角改变介质流向，具有自清扫功能，使密封付不夹带杂质。
3、关闭状态：管道中介质排放后关闭阀门，介质从套垫斜角处进入阀座通道，流阻系数增加，流速加快，斜角改变介质流向方向，产生涡流，阀座端面介质径向力增加，实现阀座启封的吹扫。阀瓣密封付接近阀座时，套垫与阀座通道的配合间隙阻止较大颗粒介质流向密封付，加之流速的进一步增大和介质横向力的吹扫，阀门关闭时密封付杂质已完全清扫干净，保证了阀门排污后的密封性能，从而进一步保证排污后密封性也能达到无泄漏。因此大大提高了能力并延长了使用寿命
FJ41H节流截止放空阀
| 压力等级 | 常温试验压力mpa | 适用温度℃ | 适用介质 | |||||||
| 壳体 | 密封 | 上密封 | 气体低压密封 | g型 | d型 d | 普通 | 抗硫型 | 普通 | ||
| 公称压力 | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～250 | -45～121 | -29～121 | 含h2s和co2>500mg/m3的介质 | 石油、天然气、水等 |
| mpa | 2.5 | 3.8 | 2.75 | 2.75 | 0.6 | |||||
| 4 | 6 | 4.4 | 4.4 | 0.6 | ||||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
| 10 | 15 | 11 | 11 | 0.6 | ||||||
| 16 | 24 | 17.6 | 17.6 | 0.6 | ||||||
FJ41H节流截止放空阀
| pn | dn | 尺寸mm | 重量（kg | |||
| mp | mm | l | h | h1 | d0 | |
| 1.6 | 25 | 216 | 243 | 86 | 180 | 18 |
| 40 | 230 | 265 | 108 | 250 | 25 | |
| 50 | 230 | 346 | 115 | 250 | 28 | |
| 80 | 310 | 409 | 146 | 300 | 53 | |
| 100 | 350 | 433 | 163 | 300 | 62 | |
| 150 | 480 | 521 | 202 | 350 | 128 | |
| 200 | 600 | 594 | 292 | 350 | 168 | |
| 250 | 730 | 621 | 355 | 400 | 289 | |
| 2.5 | 25 | 216 | 243 | 86 | 180 | 18 |
| 40 | 230 | 265 | 108 | 250 | 25 | |
| 50 | 230 | 346 | 115 | 250 | 28 | |
| 80 | 310 | 409 | 146 | 300 | 57 | |
| 100 | 350 | 433 | 163 | 300 | 69 | |
| 150 | 480 | 521 | 202 | 350 | 145 | |
| 200 | 600 | 594 | 292 | 350 | 188 | |
| 250 | 730 | 621 | 355 | 400 | 315 | |
| 4 | 25 | 216 | 243 | 86 | 180 | 21 |
| 40 | 230 | 265 | 108 | 250 | 31 | |
| 50 | 230 | 346 | 115 | 250 | 35 | |
| 80 | 310 | 409 | 146 | 300 | 70 | |
| 100 | 350 | 433 | 163 | 300 | 85 | |
| 150 | 480 | 521 | 202 | 350 | 172 | |
| 200 | 600 | 594 | 292 | 350 | 219 | |
| 250 | 730 | 621 | 355 | 400 | 378 | |
| 6.4 | 25 | 216 | 243 | 86 | 180 | 21 |
| 40 | 230 | 265 | 108 | 250 | 37 | |
| 50 | 230 | 346 | 115 | 250 | 42 | |
| 80 | 310 | 409 | 146 | 300 | 84 | |
| 100 | 350 | 433 | 163 | 300 | 100 | |
| 150 | 480 | 521 | 202 | 350 | 208 | |
| 200 | 600 | 594 | 292 | 350 | 265 | |
| 250 | 730 | 621 | 355 | 400 | 452 | |
| 10 | 25 | 230 | 245 | 78 | 200 | 30 |
| 40 | 260 | 265 | 106 | 250 | 44 | |
| 50 | 300 | 287 | 110 | 300 | 58 | |
| 80 | 380 | 409 | 152 | 350 | 98 | |
| 100 | 430 | 433 | 169 | 350 | 125 | |
| 150 | 559 | 531 | 225 | 400 | 245 | |
| 200 | 660 | 709 | 321 | 500 | 316 | |
| 250 | 787 | 817 | 399 | 500 | 540 | |
| 16 | 25 | 230 | 215 | 78 | 200 | 36 |
| 40 | 260 | 265 | 105 | 250 | 54 | |
| 50 | 300 | 237 | 110 | 300 | 69 | |
| 80 | 390 | 414 | 155 | 350 | 120 | |
| 100 | 450 | 440 | 175 | 350 | 150 | |
你好！英科泵阀有强大的技术力量和完善管理制度及优质的售后服务；公司主导产品有法兰球阀,高温电磁阀,Y型蒸汽过滤器, 不锈钢Y型过滤器 外螺纹针型阀 电动二通阀;英科公司宗旨【信用是企业的财富、竞争是企业的生命】
FJ41H节流截止放空阀是一种新型的节流、截止、放空产品，该阀门采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点。
