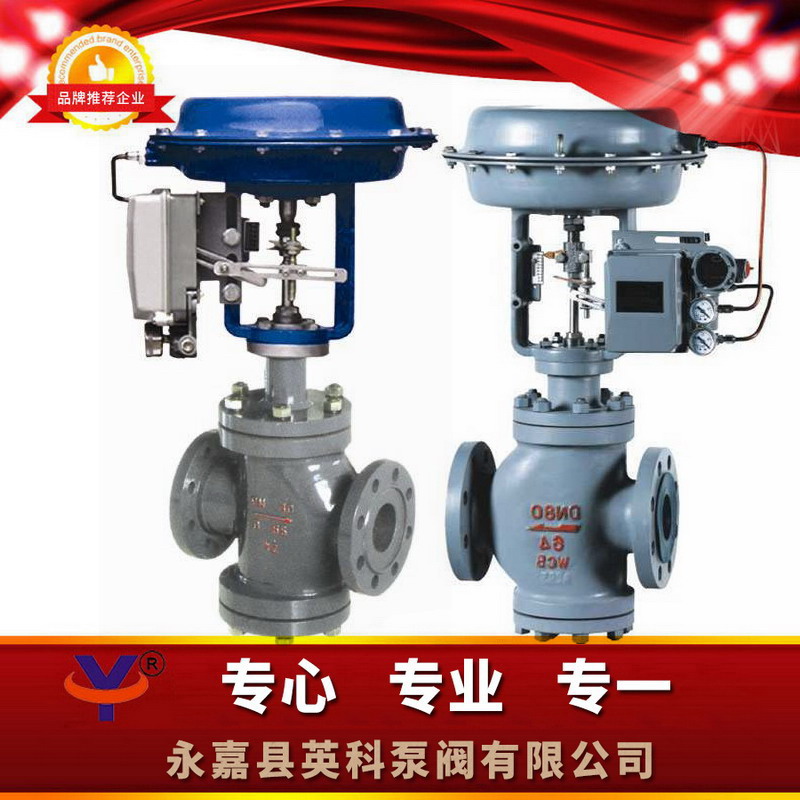

气动三通调节阀
- 型 号:
- 类 别:气动三通调节阀
- 价 格:¥面议
- 产 地:
产品点击浏览次数:1432
无
ZXQ气动三通调节阀特点
1、流对对阀芯作用方向都处于流开状态,故阀能稳定工作。
2、除上阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作 用,导向面积大,工作可靠。
3、执行机构采用多弹簧结构,高度减小30%。重量减轻30%。

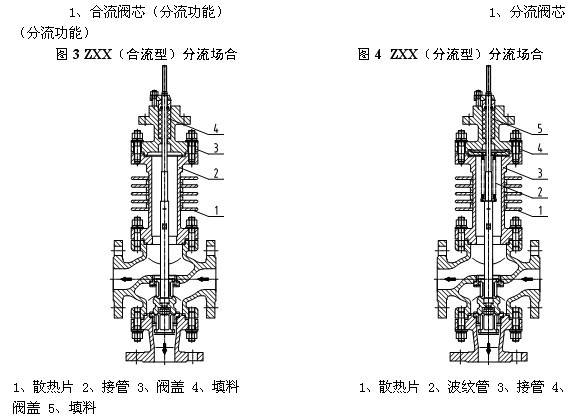

ZXQ气动三通调节阀结构图
ZXQ气动三通调节阀技术参数
ZXX(Q)气动薄膜三通型公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||||
额定流量系数 ( KV) |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
|||||||||||
分流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
||||||||||||
额定行程 L(mm) |
16 |
25 |
40 |
60 |
||||||||||||||||||
膜片有效面积 Ae(cm 2 ) |
280 |
400 |
600 |
1000 |
||||||||||||||||||
公称压力 PN(MPa) |
1.6、4.0、6.4 |
|||||||||||||||||||||
固有流量特性 |
直线、抛物线 |
|||||||||||||||||||||
固有可调比 (R) |
30 |
|||||||||||||||||||||
工作温度 t(℃) |
普通型 : 铸铁-20~200 铸钢-40~250 铸不锈钢-60~250 散热型 : 铸钢-40~450 铸不锈钢-60~450 |
|||||||||||||||||||||
两种介质温度差 t(℃) |
铸铁≤ 150 铸钢、铸不锈钢≤200 |
|||||||||||||||||||||
信号范围 Pr(kpa) |
40~200 |
|||||||||||||||||||||
气源压力 Ps(MPa) |
0.14~0.4 |
|||||||||||||||||||||
允许泄漏量( l/h) |
10 -4 ×阀额定容量 |
|||||||||||||||||||||
允许压差△ P(MPa) |
0.86 |
0.75 |
0.48 |
0.31 |
0.27 |
0.18 |
0.11 |
0.12 |
0.09 |
0.05 |
ZXQ气动三通调节阀零件材料
ZXX(Q)三通气动型阀体、阀盖
|
软密封阀芯
|
阀芯、阀座
|
波纹膜片
|
填料
|
膜盖
|
弹簧
|
垫 片
|
阀杆、推杆
|
衬套
|
HT200,ZG230-450,ZG1Cr18Ni9Ti
|
增强聚四氟乙烯
|
1Cr18Ni9Ti,司太莱合金堆焊
|
丁晴橡胶夹增强涤纶织物
|
聚四氟乙烯,柔性石墨
|
A3
|
60SiMn
|
橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片
|
2Cr13、1Cr18Ni9Ti
|
ZXQ气动三通调节阀连接尺寸
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注: 1、本表高温型的高度与重量依PN16为依据。 2、带手轮机构高度应增加152(DN20~50)、182(DN65~100)、253(DN125~200)。 |
ZXQ气动三通调节阀订货时请注明以下内容
1、名称;2、型号;3、公称通径(mm) ;4、公称压力 (MPa) ;5、额定流量系数(Kv) ;6、固定流量特性 ;6、介质名称、阀前后压力、温度、流量等 ;
7、整机作用方式(电开、电关)及输入信号 ;8、阀体、阀内件及填料材质 ;9、附件(操作器、伺服放大器等) ;10、其他特殊要求 。
ZXQ气动三通调节阀有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa;阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准为IV级。流量特性有直线、抛物线两种。
