上装式偏心半球阀
- 型 号：
- 类 别：偏心半球阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：1722
无

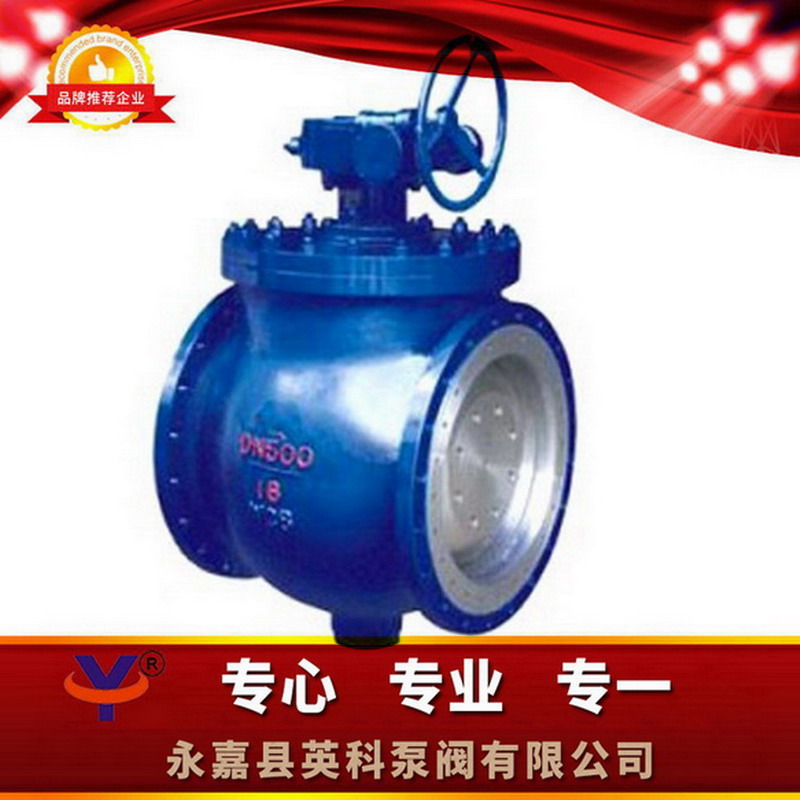

点击放大上装式偏心半球阀概述
偏心半球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。
上装式偏心半球阀性能参数
|
压力等级
|
公称压力PN（MPa）
|
||||||||
|
0.25
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
||
|
壳体试验压力
|
0.38
|
0.9
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
|
密封试验压力
|
高压液体密封试验
|
0.28
|
0.66
|
1.1
|
1.8
|
2.8
|
4.4
|
7.04
|
11.0
|
|
低压气体密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
|
适用工况
|
适用介质
|
见“各行业适用范围”
|
|||||||
|
适用温度
|
≤425℃
|
||||||||
|
驱动方式
|
手动（3）、电动（9）、气动（6）等
|
||||||||
|
公称通径
|
DN40～1000mm
|
||||||||
|
适用规范
|
设计制造
|
GB12237-89
|
|||||||
|
结构长度
|
GB12221-89
|
||||||||
|
法兰尺寸
|
GB9113-2000、也可按用户要求的API 6D-94
|
||||||||
|
检验试验
|
JB/T9092-99、GB/T13927-92
|
||||||||
上装式偏心半球阀外形尺寸
| 公称压力 | 公称通径 | 尺寸（mm） | ||||||||
| L | D | K | d | b | f | Z-do | Hw | Hd | ||
| 法兰标准GB/T9113.1-2000 | DN100 | 229 | 220 | 180 | 156 | 22 | 2 | 8-φ18 | 330 | 380 |
| DN125 | 254 | 250 | 210 | 184 | 22 | 2 | 8-φ18 | 345 | 405 | |
| DN150 | 267 | 285 | 240 | 211 | 24 | 2 | 8-φ22 | 370 | 440 | |
| DN200 | 292 | 340 | 295 | 266 | 24 | 2 | 8-φ22 | 405 | 470 | |
| DN250 | 330 | 395 | 350 | 319 | 26 | 2 | 12-φ22 | 480 | 540 | |
| DN300 | 356 | 445 | 400 | 370 | 26 | 2 | 12-φ22 | 520 | 580 | |
| DN350 | 430 | 505 | 460 | 429 | 26 | 2 | 16-φ22 | 570 | 630 | |
| DN400 | 530 | 565 | 515 | 480 | 26 | 2 | 16-φ26 | 630 | 710 | |
| DN450 | 580 | 615 | 565 | 530 | 28 | 2 | 20-φ26 | 690 | 770 | |
| 1.0MPA | DN500 | 630 | 670 | 620 | 582 | 28 | 2 | 20-φ26 | 740 | 820 |
上装式偏心半球阀订货须知
1、①球阀产品名称与型号②球阀的口径③球阀是否带附件以便我们的为您正确选型④球阀的使用压力⑤球阀的使用介质、温度。
2、若已经由设计单位选定红阀公司的球阀型号，请按球阀型号直接向我司销售部订购。
3、当使用的场合非常重要复杂时,请您尽量提供球阀设计图纸和详细参数，由我们的红阀公司专家为您审核把关。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
上装式偏心半球阀在石油、化工、冶金、电力、燃气等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。目前已畅销在钢铁行业的煤粉喷吹，氧化铝行业的矿浆、母液和氧化铝粉输送，电力行业的水力（或干）除灰，石化行业，燃气行业等场合。
