泡沫发生器

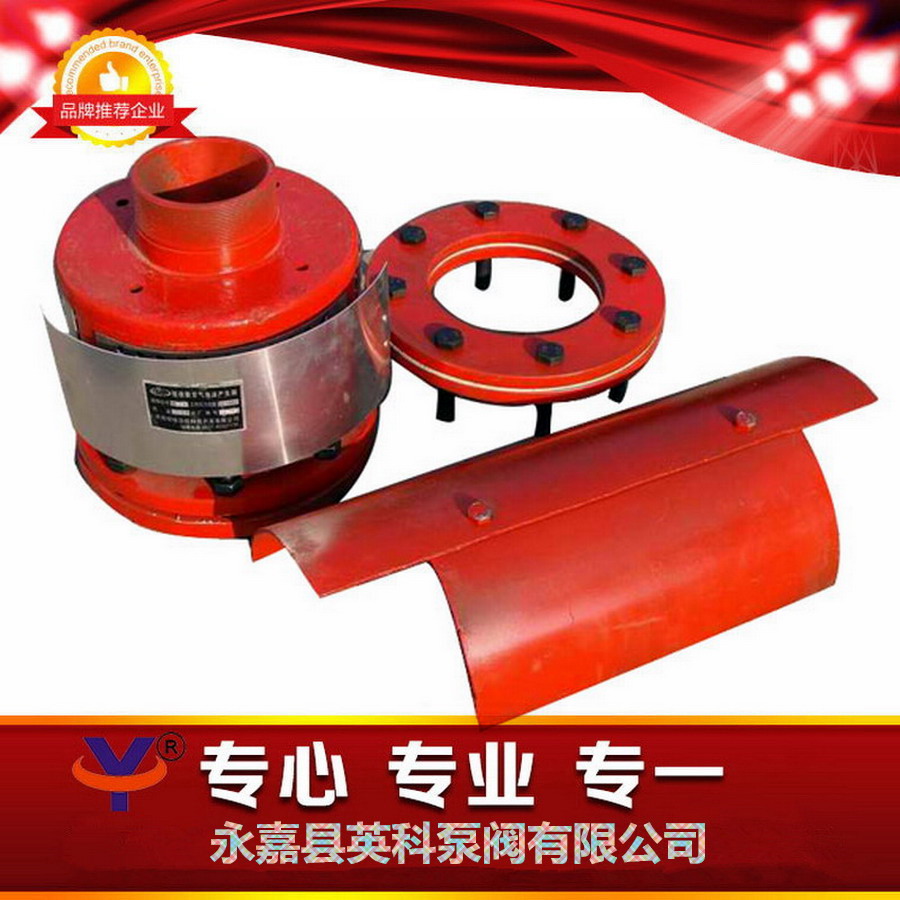

 PC泡沫产生器概述：

空气泡沫产生器，又称空气泡沫发生器，是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾。一般有四种型号：PC-4，PC-8，PC-16，PC-24，具体指标如下：

1、 泡沫产生器 技术参数如下：

①     型号 PC-4：工作压力为0.5MPa时，混全液为4升/秒，泡沫发生量为25升

②     型号 PC-8：工作压力为0.5MPa时，混全液为8升/秒，泡沫发生量为50升

③     型号 PC-16：工作压力为0.5MPa时，混全液为16升/秒，泡沫发生量为100升

④     型号PC-24：工作压力为0.5MPa时，混全液为24升/秒，泡沫发生量为150升

2、  工作压力范围0.2-0.5MPa。

3、  玻璃片在0.1-0.2MPa压力下被冲破。







 表2                         尺 寸 及 重 量







型 号	尺    寸（毫米）									重量（公斤）
	L	L1	L2	L3	L4	H	D	D1	D2
PC4	1000	216	220	160	60	190	ZG2″	160	165	15
PC8	1000	228	250	170	66	210	ZG21/2″	185	190	20
PC16	1000	230	400	210	98	270	ZG3″	235	260	24
PC24	1000	234	550	225	130	302	ZF4″	260	290	40

注：重量中不包括用户自行配制的管和弯头重量。

图2泡沫喷管组

1、连接管   2、90°弯头    3、喷管    4、出口管

 表3                 泡沫喷管组用户自配件尺寸参考表



型  号	D3	D4	L5	L6	L7	L8	L9	90°弯头
PC4	130	75.5	952	108	110	30	5	21/2″
PC8	150	88.5	945	111	116	32	5	3″
PC16	200	140	918	118	122	41	5	5″
PC24	225	105	907	122	132	45	5	6″

 表4   密封玻璃尺寸表



型    号	D5	D6
PC4	78	64
PC8	93	79
PC16	139	124
PC24	165	149



三、泡沫产生器使用说明



    1、空气泡沫产生器进口标定工作压力为0.5Mpa，也可以在0.3—0.5Mpa压力范围内使用，但混合量和泡沫量相应变化。

    2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液。

    3、本产生器配有3%型和6%型普通空气泡沫液。

    4、为防止易燃液体贮罐内气体蒸发外漏，壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕，混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。

    5、导板安装在贮罐内壁上，保证泡沫罐壁淌下、平稳地复盖在燃烧液面上，以提高灭火效果。

6、空气泡沫产生器进口管孔径不得小于D所规定的尺寸。





四、泡沫产生器安装保养



    1、空气泡沫产生器上有产品标牌，注明产品名称、型号、规格、制造日期和厂名，安装前要根据产品型号参照图2和表3所列尺寸由用户自行配制泡沫喷管组。

    2、罐壁上开孔位置和尺寸参照图4和表5。

    3、先将导板组装在贮罐内壁上，然后再装泡沫喷管组和壳体组，罩板应在上方。

    4、安装结束后进行泡沫喷射试验一次，以观察喷射泡沫是否正常，水泵供水压力和产生器进口压力是否符合要求；管路有无渗漏现象等，最后安装好密封玻璃。

    5、空气泡沫产生器整个管道必须保证畅通，要经常检查是否有堵塞现象。密封玻璃是否完好。

6、为了避免和减轻贮罐壁变形时对管道的破坏，最好在生产器进口管道中安装一段相同口径的金属软管。

 表5  贮罐壁上开孔位置尺寸参考表



型号	H1	D7	D8	d/孔数
PC4	180	130	80	14/4
PC8	200	152	95	18/4
PC16	240	210	150	18/8
PC24	280	240	180	18/8



空气泡沫产生器，又称空气泡沫发生器，是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾
