JB593-64平焊视镜、带颈视镜

型号：JB593-64
类别：JB593-64平焊视镜、带颈视镜
价格：￥面议
产地：温州

产品点击浏览次数：2616

JB593-64平焊视镜、带颈视镜适用于石油、化工及其它工业设备窥视装置上，以观察设备内部物料操作情况。材料有不锈钢、碳钢、衬里等。最高使用压力为25kgf/cm2，允许介质温度为0~200℃。

分享到：

点击放大

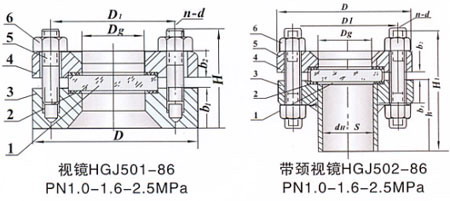

一、英科牌JB593-64平焊视镜、带颈视镜技术图片：

二、英科牌JB593-64平焊视镜、带颈视镜用途及结构

视镜适用于石油、化工及其它工业设备窥视装置上，以观察设备内部物料操作情况。材料有不锈钢、碳钢、衬里等。最高使用压力为25kgf/cm2，允许介质温度为0~200℃。视镜玻璃材质为钢化硼硅玻璃，钢化硼硅玻璃色度温差为180℃。

三、英科牌JB593-64平焊视镜、带颈视镜明细表：

件号	1	2	3	4	5	6
名称	视镜玻璃	衬垫	接缘	压紧环	双头螺栓	螺母
数量	1	2	1	1	见尺寸表	见尺寸表

四、英科牌JB593-64平焊视镜、带颈视镜表尺寸及标准图图号(mm)

公称直径 Dg	公称压力 Pg Kgf/cm2 (MPa)	D	D1	b1	b2	dhxS	h	≈ H	≈ H1	螺柱
公称直径 Dg	公称压力 Pg Kgf/cm2 (MPa)	D	D1	b1	b2	dhxS	h	≈ H	≈ H1	数量 n	直径 d
50	10	130	100	34/22	22	57×35	70	79	113	6	M12
50	16	130	100	34/24	24	57×35	70	79	116	6	M12
50	25	130	100	34/26	26	57×35	70	84	120	6	M12
80	10	160	130	36/24	24	89×4	70	86	120	8	M12
80	16	160	130	36/26	26	89×4	70	91	127	8	M12
80	25	160	130	36/28	28	89×4	70	96	128	8	M12
100	10	200	165	40/26	26	108×4	80	100	142	8	M16
100	16	200	165	40/28	28	108×4	80	105	143	8	M16
125	10	225	190	40/28	28	133×4	80	105	143	8	M16
150	10	250	215	40/30	30	159×45	80	110	150	12	M16

五、JB593-64平焊视镜、带颈视镜订货须知：

欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
