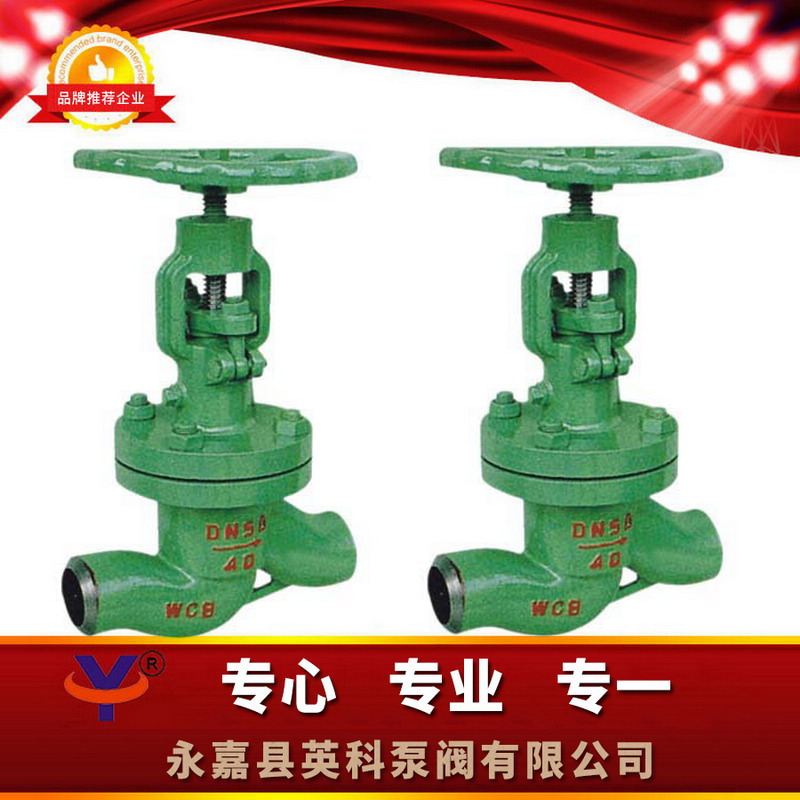

NKJ61H/Y真空截止阀

一、NKJ61H/Y真空截止阀概述：

1、本真空截止阀按JB/T3595标准设计制造，满足电站设备配套使用要求。

2、设计了真空密封结构填料室，隔离真空可靠。

3、 阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。

4、 法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠。

5、 倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行

二、NKJ61H/Y真空截止阀结构特点：

1、 真空隔离截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用，实现零泄漏。

2、密封面之间摩擦系数小，起闭方便，而且，密封面的磨损有自动补偿功能。

3、结构简单，紧凑，检修方便，使用寿命长。

4、阀盖填料室设有真空密封机构，具有自胀押金压紧作用，并且，各连接面采用高强膨胀材料密封，使系统与大气隔离，具有很好的真空密封性能。

5、本系列阀门连接形式分为法兰连接、焊接连接两种，驱动方式为手动、电动两种。

6、该系列阀门适用于工作温度≤425℃和≤550℃，工作介质为水、空气、蒸汽的管路上，作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统，起到真空密封隔离作用.



三、NKJ61H/Y真空截止阀结构图片：



四、NKJ61H/Y真空截止阀性能规范：




产品类型	壳体强度试验/MPa	上密封试验/MPa	密封试验/MPa	适用介质	适用温度/℃
NKJ61H-40	6.O	4.4	4.4	水、蒸汽、空气	≤425
NKJ61H-64	96	7.O	7.O
NKJ61H-100	15.O	11.0	11.O
NKJ61Y-40l	6.O	4.4	4.4	水、蒸汽、空气	≤550
NKJ61Y-64l	9.6	7.0	7.O
NKJ61Y-1OOI	15.O	11.O	11.O

五、NKJ61H/Y真空截止阀主要零件材料：



零件名称	阀体、阀盖	阀杆	阀瓣	密封面	阀杆螺母	填料	紧固件
NKJ61H-C型	25或WCB	铬不锈钢	铬不锈钢	H：合金钢	铝青铜	膨胀复合石墨	优质碳钢
NKJ61Y-l型	铬钼钢	20CrlM01vA 或38CrMoAlA	12CrlMo 1VA	Y：硬质合金			铬钼钢

六、NKJ61H/Y真空截止阀主要尺寸及重量：


公称通径 DN/mm	公称压力 PN/MPa	主要外形尺寸和连接尺寸/mm
		L	H	D	D0	D1	L1	α	W
1O	4.0	130	245	36	11	18.4	1O	-	120
15		130	245	36	16	22.5	1O	-	120
20		150	265	44	21	28.5	11	-	160
25		160	270	48	26	34.5	12	-	200
32		180	285	48	34	-	-	37o30’	200
40		200	320	55	40	-	-	37o30’	240
50		230	365	64	48	-	-	37o30’	320
65		290	41O	82	66	-	-	37o30’	300
80		31O	430	95	78	-	-	37o30’	300
100		350	470	117	1OO	-	-	37o30’	350
125		400	500	143	126	-	-	37o30’	350
150		480	533	167	150	-	-	37o30’	400
1O	6.4	130	245	36	1O	18.4	1O	-	120
15		130	245	36	15	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	280	48	33	-	-	37o30’	200
40		200	320	55	39	-	-	37o30’	240
50		230	365	64	48	-	-	37o30’	320
65		290	41O	82	65	-	-	37o30’	320
80		31O	4, 30	95	76	-	-	37o30’	360
100		350	470	117	98	-	-	37o30’	400
125		480	500	143	123	-	-	37o30’	400
150		480	533	167	148	-	-	37o30’	500
1O	10.O	130	245	36	1O	18.4	1O	-	120
15		130	245	36	14	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	285	48	32	-	-	37o30’	200
40		200	320	55	38	-	-	37o30’	240
50		230	355	64	48	-	-	37o30’	320
65		290	41O	82	63	-	-	37o30’	320
80		31O	430	95	74	-	-	37o30’	360
1OO		350	470	117	97	-	-	37o30’	400
125		400	500	143	123	-	-	37o30’	400
150		480	533	167	148	-	-	37o30’	500



注：PN4.0(40)阀门允许作为PN1.0(10)、PN1.6(16)、PN2.5(25)压力级选用





七、NKJ61H/Y真空截止阀订货须知：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
