J44H高压角式截止阀

一、J44H高压角式截止阀概述：

高压角式截止阀、节流阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般用于中、小口径的管道。

二、J44H高压角式截止阀结构特点：

截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
   截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
   截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

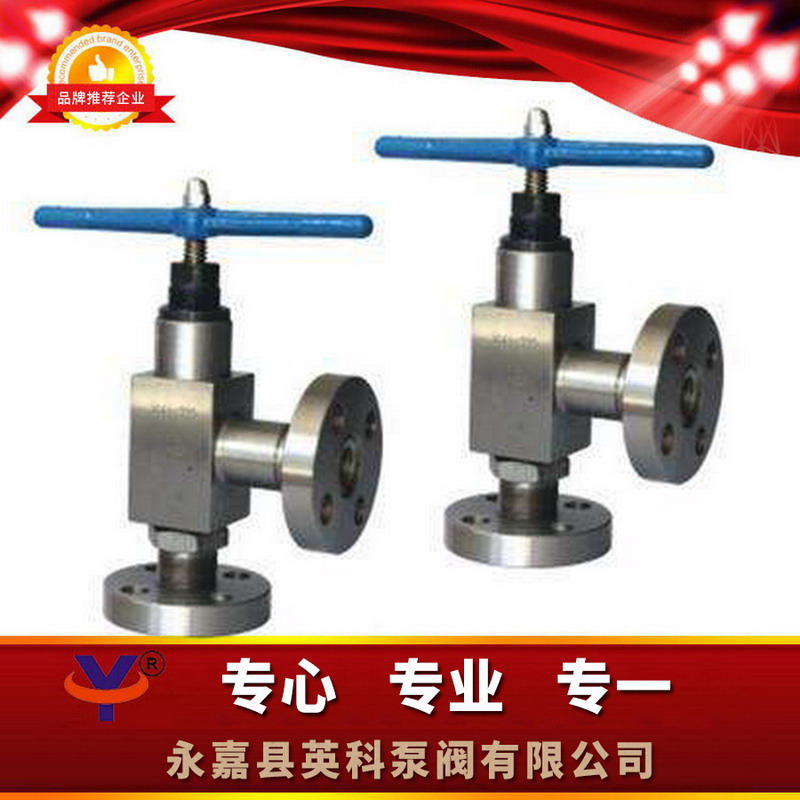

三、J44H高压角式截止阀结构图片：





四、J44H高压角式截止阀设计标准：

●设计与制造：GB12233
●法兰尺寸：GB9113
●结构长度：GB12221
●检验与实验：GB/T13927

 五、J44H高压角式截止阀性能规范：



公称压力	16	32	Mpa
壳体试验	24	48
密封试验	17.6	35.2
气密封试验	0.5-0.7
适用介质	C	P	R
	水、油品、蒸汽	氮氢混合气	碱液、液氨
适用温度(℃)	≤200



六、J44H高压角式截止阀主要外形及连接尺寸：



型 号	通径 DN(mm)	主要连接尺寸							外形尺寸
		L	D	D1	M	D2	b	Z-фd	LO	H	H1
AJ44H-320 AL44H-320	3	60	70	42	M14×1.5	10	15	3-16	100	71	77
	6	60	70	42	M14×1.5	10	15	3-16	150	80	94
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	20	3-18	200	260	275
	15	105	95	60	M24×2	16	20	3-18	200	268	288
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	20	3-18	200	268	275
	15	105	105	68	M33×2	17	20	3-18	200	268	288
J44Y-160 L44Y-160	25	120	102	68	M33×2	28	20	3-18	300	225	245
	32	135	115	80	M42×2	37	22	4-18	300	222	248
	40	165	165	115	M52×2	47	28	6-26	350	265	300
	50	190	165	115	M64×3	59	32	6-26	400	303	345
J44Y-320 L44Y-320	25	120	115	80	M42×2	35	22	4-18	300	225	245
	32	135	135	95	M48×2	41	25	4-22	300	222	248
	40	165	165	115	M64×3	58	32	6-26	350	265	300
	50	190	200	145	M80×3	70	40	6-29	400	303	345
GJ44H-160 GL44H-160	65	215	200	145	M80×3	73	40	6-29	710	430	490
	80	260	225	170	M100×3	93	50	6-33	810	520	600
	100	290	260	195	M125×4	115	60	6-36	850	595	685
GJ44H-320 GHJ44H-320	65	215	225	170	M100×3	90	50	6-33	710	430	490
	80	260	260	195	M125×4	112	60	6-36	810	520	600
	100	290	300	235	M155×4	130	75	8-39	850	595	285





七、J44H高压角式截止阀订货须知：

欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263







1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
