产品展示JY541W铜氧气阀
- 型 号：
- 类 别：JY541W铜氧气阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：2477
无

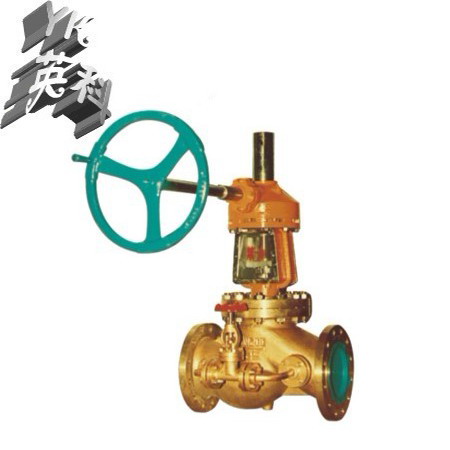

点击放大一、JY541W铜氧气阀主要用途：
氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有最佳的防爆阻燃性能，消除了氧气管路上的不安全因素。
二、JY541W铜氧气阀特点：
1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有最佳的防燃阻火性能
2、安全可靠：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安全可靠
三、JY541W铜氧气阀性能参数：
|
公称通径（DN）
|
15－400
|
|||
|
公称压力（MPa）
|
1.6
|
2.5
|
4.0
|
|
|
试验压力
（MPa） |
强度
|
2.4
|
3.75
|
6.0
|
|
密封
|
1.76
|
2.75
|
4.4
|
|
|
适用温度
|
≤200℃
|
|||
|
适用介质
|
氧气
|
|||
|
阀体
|
硅黄铜、不锈钢
|
|||
|
阀杆
|
不锈钢
|
|||
|
阀芯
|
铜、不锈钢
|
|||
|
填料
|
聚四氟乙烯
|
|||

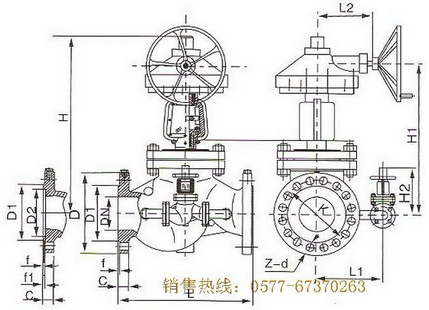

四、JY541W铜氧气阀连接尺寸：
公称压力 Mpa 公称直径 DN 尺寸mm L D K D1 f C H H1 Z-φd H2 D2 1.6 50 230 160 125 100 3 16 550 475 4-φ18 65 290 180 145 120 3 18 650 565 4-φ18 80 310 195 160 135 3 20 670 615 8-φ18 100 350 210 180 155 3 20 750 665 8-φ18 125 400 245 210 185 3 22 800 715 8-φ18 150 480 280 240 210 3 24 910 810 8-φ23 200 600 335 295 265 3 26 100 850 12-φ23 250 650 405 355 320 3 30 1140 1060 12-φ25 256 300 750 460 410 375 4 30 1280 1200 12-φ25 256 350 850 520 470 435 4 34 1380 1300 16-φ25 312 400 950 580 525 485 4 36 1450 1320 16-φ30 328 450 1050 640 585 545 4 40 1490 1350 20-φ30 328 500 1150 705 650 608 4 44 1630 1460 20-φ34 450 600 1350 840 770 718 4 48 1750 1600 20-φ41 560 2.5 50 230 160 125 100 3 20 550 475 4-φ18 65 290 180 145 120 3 22 650 565 8-φ18 80 310 195 160 135 3 22 690 615 8-φ18 100 350 230 190 160 3 24 750 665 8-φ23 125 400 270 220 188 3 28 800 715 8-φ25 150 480 300 250 218 3 30 910 810 8-φ25 200 600 360 310 278 3 34 1000 850 12-φ25 250 650 425 370 332 3 36 1140 1060 12-φ30 256 300 750 485 430 390 4 40 1280 1200 16-φ30 256 350 850 550 490 448 4 44 1380 1300 16-φ34 312 400 950 610 550 505 4 48 1450 1320 16-φ34 328 450 1050 660 600 555 4 50 1490 1350 20-φ34 328 500 1150 730 660 610 4 52 1630 1460 20-φ41 450 600 1350 840 770 718 4 56 1750 1600 20-φ41 560 4.0 50 230 160 125 100 3 20 550 475 4-φ18 88 65 290 180 145 120 3 22 650 565 8-φ18 110 80 310 195 160 135 3 22 690 615 8-φ18 121 100 350 230 190 160 3 24 750 665 8-φ23 150 125 400 270 220 188 3 28 800 715 8-φ25 176 150 480 300 250 218 3 30 910 810 8-φ25 204 200 600 375 320 282 3 38 1000 850 12-φ30 260 250 650 445 385 345 3 42 1140 1060 12-φ34 256 313 300 750 510 450 408 4 46 1280 1200 16-φ34 256 364 350 850 570 510 465 4 52 1380 1300 16-φ34 312 422 400 950 655 585 535 4 58 1450 1320 16-φ41 328 474 450 1050 680 610 560 4 60 1490 1350 20-φ41 328 524 500 1150 755 670 612 4 62 1630 1460 20-φ48 450 576 600 1350 890 795 730 5 62 1750 1600 20-φ54 560 678
五、JY541W铜氧气阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。 2、如有特殊要求时请在订购产品时注明 3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。 4、当使用的场合非常重要或环境比较复杂, 时,请您尽量提供设计图。
