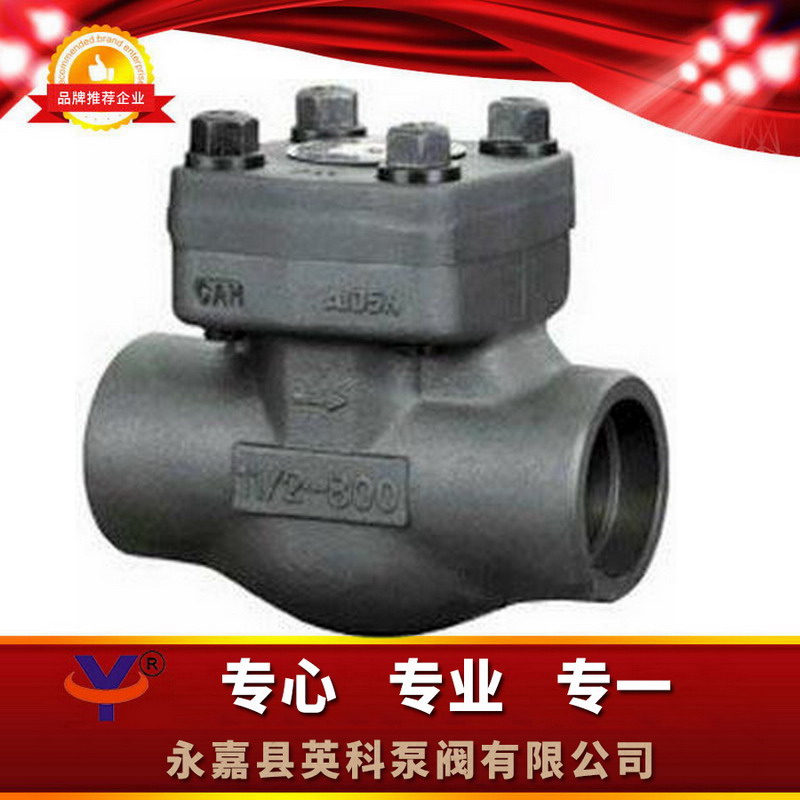

产品展示H64H锻钢旋启式止回阀
- 型 号：H64H
- 类 别：H64H锻钢旋启式止回阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：2224
H64H锻钢旋启式止回阀螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连8.接内压自紧式阀盖
点击放大一、H64H锻钢旋启式止回阀概述：
锻钢止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀。
二、H64H锻钢旋启式止回阀结构特点：
1.止回阀的设计与制造符合MSSP-118和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25。
2.全径或缩径
3.升降式止回阀
4.球式止回阀
5.旋启式止回阀
6.按需求内置弹簧
7.螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连8.接内压自紧式阀盖
9.整体式上密封座
10.承插端符合ASME B16.11
11.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
12.阀瓣可变换为节流型、针型、球型

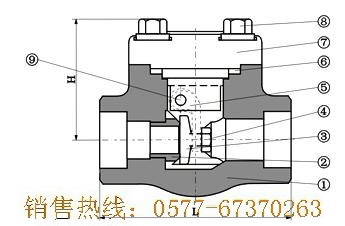

三、H64H锻钢旋启式止回阀 标准材质明细表：
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
||
|
1
|
阀体
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
2
|
阀座
|
A276410
|
A276304
|
A276F304（L）
|
A276F316（L）
|
|
3
|
阀瓣
|
A276420
|
A276304
|
A276F304（L）
|
A27F316（L）
|
|
4
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
5
|
摇杆
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
6
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
||
|
7
|
阀盖
|
A105
|
A182F22
|
A182F304（L）
|
A182 F316（L）
|
|
8
|
螺栓
|
A193B7
|
A193B16
|
A193B8（M）
|
A193B8（M）
|
|
9
|
销钉
|
a276420
|
A182F304
|
A182F316
|
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
备注：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢
四、H64H锻钢旋启式止回阀连接尺寸：
|
NPS
|
3/8”
|
1/2”
|
3/4”
|
1”
|
11/4"
|
11/2"
|
2"
|
|
|
L
|
800LB
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
900LB～1500LB
|
92
|
111
|
111
|
120
|
120
|
140
|
178
|
|
|
W
|
800LB
|
61
|
61
|
78
|
84
|
101
|
120
|
133
|
|
900LB～1500LB
|
79
|
79
|
79
|
97
|
105
|
120
|
140
|
|
|
重量
|
800LB
|
1.1
|
1.0
|
1.9
|
3.9
|
4.5
|
7.3
|
10.0
|
|
900LB～1500LB
|
3.1
|
3.0
|
3.6
|
4.3
|
6.1
|
8.8
|
12.6
|
|
五、H64H锻钢旋启式止回阀订货说明：
1 、①产品名称与型号②公称直径③公称压力④使用介质⑤连接方式⑥使用温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
