产品展示Z41Y锻钢法兰闸阀
- 型 号：Z41Y
- 类 别：Z41Y锻钢法兰闸阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：3223
Z41Y锻钢法兰闸阀适用于公称压力为PN2.5、4.0、10.0、14.0、25.0Mpa，公称通径为DN10～50mm的中高温、中高压阀门。适用介质为水、氮氢混合气体、尿素以及甲胺液等。
点击放大一、Z41Y锻钢法兰闸阀概述：
锻钢闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。
二、Z41Y锻钢法兰闸阀结构特点：
1.锻钢阀门适用于公称压力为PN2.5、4.0、10.0、14.0、25.0Mpa，公称通径为DN10～50mm的中高温、中高压阀门。适用介质为水、氮氢混合气体、尿素以及甲胺液等。
2.阀杆与阀杆螺母为梯形螺纹传动，螺纹符合GB5796的规定。阀杆头部设计有锥形的上密封面，当阀门全开时与阀盖的上密封座严密吻合，无外泄漏。
3.阀体、阀盖等承压件采用整体锻造（胎模型锻），阀体法兰也可采用焊接形式。阀门的连接形式有法兰连接、承插焊连接和内螺纹连接。
4.阀座与阀体的连接有螺纹连接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成。堆焊层厚度大于等于2mm。
5.对于公称压力大于15.0Mpa的锻钢阀门采用压力自紧式密封结构，填料箱及闸板均采用整体锻造加工，保证受压强度。
6.锻钢阀门适用于公称压力为PN2.5、4.0、10.0、14.0、25.0Mpa，公称通径为DN10～50mm的中高温、中高压阀门。适用介质为水、氮氢混合气体、尿素以及甲胺液等。
7.阀杆与阀杆螺母为梯形螺纹传动，螺纹符合GB5796的规定。阀杆头部设计有锥形的上密封面，当阀门全开时与阀盖的上密封座严密吻合，无外泄漏。
8.阀体、阀盖等承压件采用整体锻造（胎模型锻），阀体法兰也可采用焊接形式。阀门的连接形式有法兰连接、承插焊连接和内螺纹连接。
9.阀座与阀体的连接有螺纹连接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成。堆焊层厚度大于等于2mm。
10.对于公称压力大于15.0Mpa的锻钢阀门采用压力自紧式密封结构，填料箱及闸板均采用整体锻造加工，保证受压强度。
三、Z41Y锻钢法兰闸阀设计与制造标准：
1.设计与制造：ANSIB16.34 API600 API602
2.法兰尺寸：ANSIB16.5
3.压力温度：ANSIB1.20.1
4.结构长度：ANSIB16.10
5.对焊连接尺寸：ANSIB16.11
6.检验与试验：API598
四、Z41Y锻钢法兰闸阀产品材料：
|
序号 |
零件名称 | CS to ASTM |
AS to ASTM |
SS to ASTM
|
|
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 闸板 | A276 410 & 430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 垫片 | Corrugated SS+graphite | SS+PTFE | ||
| 6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 销钉 | A276 420 | A276 304 | ||
| 9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料压板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | 阀杆螺母 | A276 420 | |||
| 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 铭牌 | SS | |||
| 16 | 手轮 | A197 | |||
| 17 | 润滑垫片 | A473 431 | |||
| 18 | 填料 | Flexible Graphite | PTFE | ||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
备注：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。CS=碳钢；AS=合金钢；SS=不锈钢

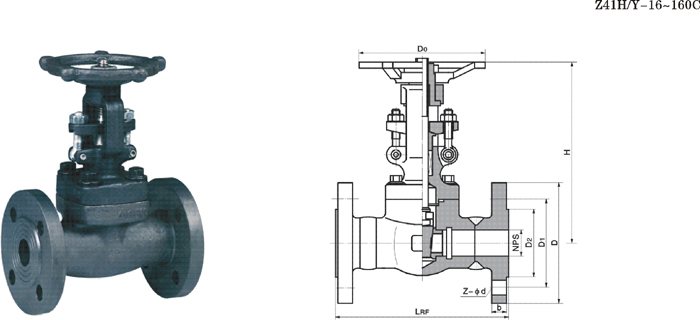

五、Z41Y锻钢法兰闸阀连接尺寸：
|
ANSI 150Lb
|
||||||||
|
NPS
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L
|
-
|
-
|
108
|
117
|
127
|
140
|
165
|
178
|
|
L1
|
79
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
H
|
169
|
169
|
169
|
193
|
230
|
246
|
283
|
330
|
|
D0
|
100
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
|
Wt
|
-
|
-
|
5
|
6.1
|
8.4
|
14.3
|
15.4
|
22.7
|
|
Wt1
|
2.2
|
2.4
|
2.4
|
2.4
|
4.8
|
6.1
|
7.2
|
11.2
|
|
ANSI 300Lb
|
||||||||
|
NPS
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L
|
-
|
-
|
140
|
152
|
165
|
178
|
190
|
216
|
|
L1
|
79
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
H
|
169
|
169
|
169
|
193
|
230
|
246
|
283
|
330
|
|
D0
|
100
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
|
Wt
|
-
|
-
|
5.2
|
6.3
|
8.6
|
14.5
|
15.6
|
22.8
|
|
Wt1
|
2.2
|
2.4
|
2.4
|
2.4
|
4.8
|
6.1
|
7.2
|
11.2
|
|
ANSI 600Lb
|
||||||||
|
NPS
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L
|
-
|
-
|
165
|
190
|
216
|
229
|
241
|
292
|
|
L1
|
79
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
H
|
169
|
169
|
169
|
193
|
230
|
246
|
283
|
330
|
|
D0
|
100
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
|
Wt
|
-
|
-
|
5.9
|
7.5
|
10.2
|
16.7
|
17.4
|
28.7
|
|
Wt1
|
2.2
|
2.4
|
2.4
|
2.4
|
4.8
|
6.1
|
7.2
|
11.2
|
|
ANSI 800Lb
|
||||||||
|
NPS
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L1
|
79
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
H
|
169
|
169
|
169
|
193
|
230
|
246
|
283
|
330
|
|
D0
|
100
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
|
Wt1
|
2.2
|
2.4
|
2.4
|
2.4
|
4.8
|
6.1
|
7.2
|
11.2
|
六、Z41Y锻钢法兰闸阀订货说明：
1、①产品名称与型号②公称直径③公称压力④使用介质⑤连接方式⑥使用温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
