H74H对夹圆片式止回阀



该阀是一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。

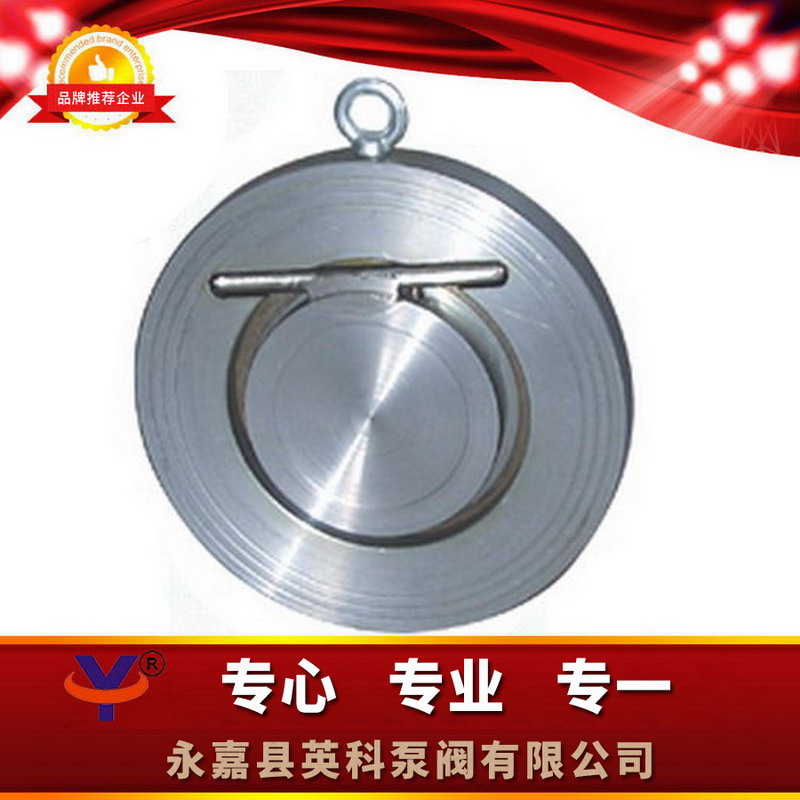

二、H74H对夹圆片式止回阀结构图片：



三、H74H对夹圆片式止回阀主要技术参数：

型号	公称通径	试验压力		适用温度		适用介质
		壳体	密封	硬密封	软密封
H74H（X）-10	1.0	1.5	1.1	≤400℃	≤120℃最高 ≤250℃	油、水、酸碘等液体
H74H（X）-16	1.6	2.4	1.76
H74H（X）-25	2.5	3.75	2.75
H74H（X）-40	4.0	6.0	4.4





四、H74H对夹圆片式止回阀主要零件材料：




零件名称	阀体、阀瓣	密封圈
材料	碳钢、不锈钢、铜	丁腈橡胶、三元丙橡胶、聚四氟乙烯、不锈钢





五、H74H对夹圆片式止回阀主要外形尺寸：



公称通径	D	L		D
		I型	II型	PN1.0	PN1.6	PN2.5	PN4.0
50	25	15	22	109	109	109	109
65	38	15	22	129	129	129	129
80	46	15	22	144	144	144	144
100	72	15	24	164	164	170	170
125	95	16	26	194	194	186	186
150	114	19	29	221	221	226	226
200	140	29	43	275	275	283	293
250	188	29	43	330	331	343	355
300	216	38	50	380	386	403	420
350	263	41	52	440	446	460	477
400	305	51	62	491	498	517	549
450	356	51	62	541	558	567	574
500	406	65	80	596	620	627	613
600	482	70	90	698	737	734	750



注:（1）法兰连接尺寸：按GB/T9113.1-2000标准。
     （2）I型用于流速稳定的工况;II型在I型的基础上加弹簧装置。

六、H74H对夹圆片式止回阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。





一、H74H对夹圆片式止回阀概述：

H74H对夹圆片式止回阀是一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。
