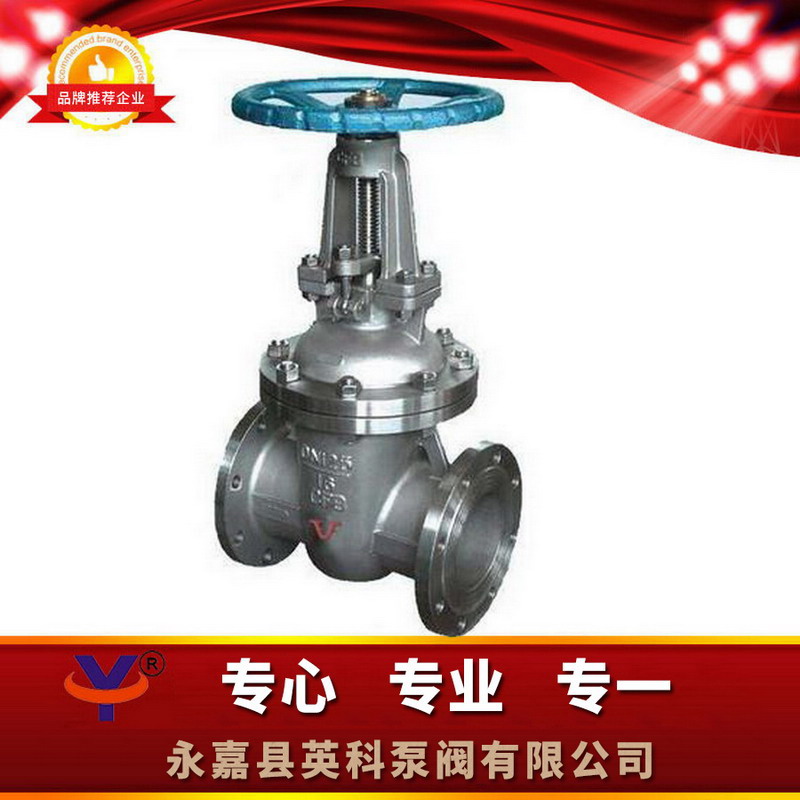

DS/Z64H铸钢水封闸阀

型号：
类别：DS/Z64H铸钢水封闸阀
价格：￥面议
产地：

产品点击浏览次数：2940

无

分享到：

点击放大

一、DS/Z64H铸钢水封闸阀结构特点：

1 、本厂生产的阀盖填料室具有水密封结构，当接口通入压力 0.6-1MPa 的水时，可使系统与大气隔离，保证系统具有良好的气密性。
2 、 DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3 、产品结构简单、紧凑合理、检修方便，使用寿命长
4 、在管路上坐启闭装置用，必须处于全开或半开状态，不得用于调节流量。
5 、阀门连接形式分法兰、焊接两种，驱动方式为手动、电动两种。
6 、 DS 系列水封阀门适用于公称压力 ≦10.0MPa ，工作温度 ≦ 425℃ ，工作介质为水、蒸汽、油田和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

二、DS/Z64H铸钢水封闸阀结构图片：

三、DS/Z64H铸钢水封闸阀设计与制造标准：

●设计与制造：GB12234
●法兰尺寸：GB9113　JB7490
●压力温度：JB/T74　GB9131
●结构长度：GB/T12221
●对焊连接尺寸：---
●检验与试验：JB/T9092　GB13927

四、DS/Z64H铸钢水封闸阀安装尺寸及重量：

GB1.6Mpa
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	250	270	280	300	325	350	400	450	500	550	600	650	700	800
H	334	440	495	575	585	610	740	865	995	1135	1525	1615	1660	1745
Do	250	250	300	350	350	350	400	400	450	500	500	600	600	700
GB22.5Mpa
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	250	270	280	300	325	350	400	450	500	550	600	650	700	800
H	334	440	495	575	585	610	740	865	995	1135	1525	1610	1660	1745
D。	250	250	300	350	350	350	400	400	450	500	500	600	600	700
GB4.0Mpa
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	270		280	300	325	350	400		450	500	550		600
H	345	440		495	580	605	740		865	1010	1140		1525
D。	300	300		350	350	400	400	450		550	650	750		850
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	270		280	300	325	350	400		450	500	550		650
H	350	445		500	580	590	610	745		865	1010	1150		1530
D。	300	300		350	400	400	450	550		650	750	800		900
GB1.0Mpa
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	270		280	300	325	350	400		450	500	550		650
H	350	445		500	580	590	610	745		865	1010	1150		1530
D。	300	300		350	400	400	450	550		650	750	850		950

五、DS/Z64H铸钢水封闸阀订货说明：

欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

DS/Z64H铸钢水封闸阀产品结构简单、紧凑合理、检修方便，使用寿命长
