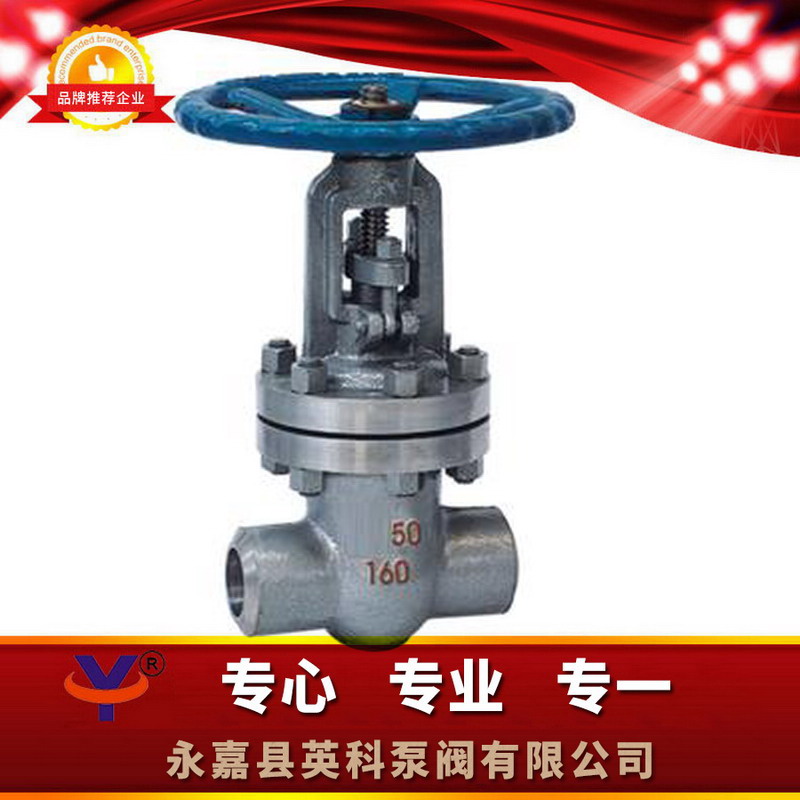

Z61Y焊接式闸阀
- 型 号：Z61Y
- 类 别：Z61Y焊接式闸阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：4093
Z61Y焊接式闸阀工作温度≤540℃（其中P57170V工作温度为570℃）的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为水、油品、酸性介质等。操作方式有手动、齿轮传动、电动等。
点击放大一、Z61Y焊接式闸阀概述：
焊接连接的闸阀适用于公称压力PN16.0-32.0Mpa，工作温度≤540℃（其中P57170V工作温度为570℃）的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为水、油品、酸性介质等。操作方式有手动、齿轮传动、电动等。
二、Z61Y焊接式闸阀结构图片：
三、Z61Y焊接式闸阀标准材质明细表：
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304(L) |
F316(L) |
||
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
闸板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
||
|
6 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
8 |
销钉 |
A276420 |
A182F304 |
||
|
9 |
填料压套 |
A276410 |
A182F304(L) |
A1, 82F316(L) |
|
|
10 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
11 |
填料压板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
13 |
阀杆螺母 |
A276420 |
|||
|
14 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
15 |
铭牌 |
SS |
|||
|
16 |
手轮 |
A197 |
|||
|
17 |
垫片 |
A473431 |
|||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
—29℃～425℃ |
—29℃～540℃ |
—29℃～200℃ |
||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
四、Z61Y焊接式闸阀外形尺寸及重量：
|
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
210 |
|
|
H(开) |
169 |
197 |
197 |
236 |
246 |
283 |
330 |
354 |
|
|
W |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
|
|
重量 |
螺栓式 |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
|
焊接式 |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22.0 |
|
五、Z61Y焊接式闸阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
