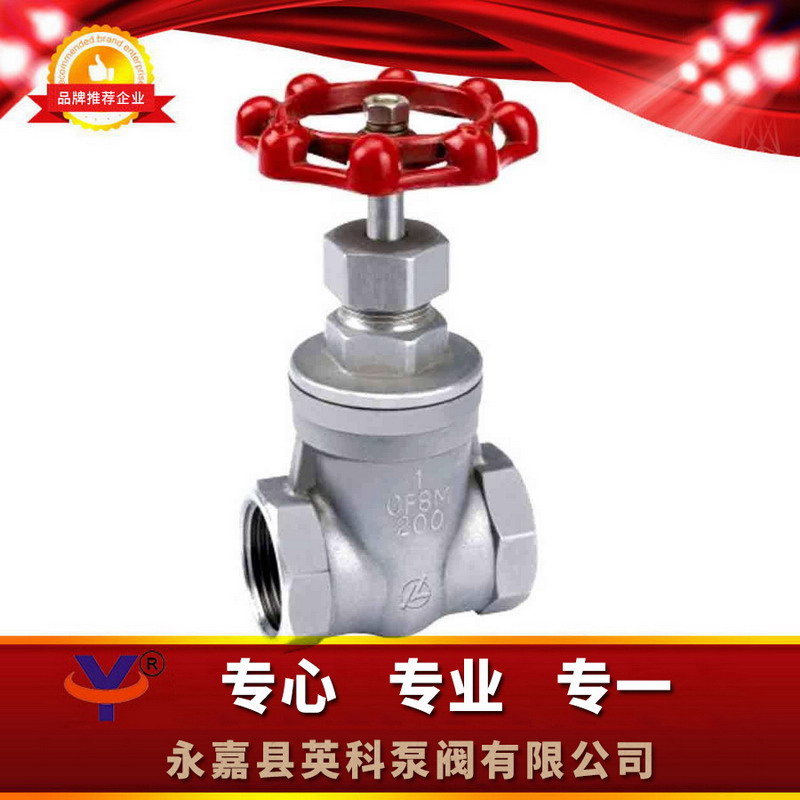

Z11H丝口闸阀

一、Z11H丝口闸阀概述：

Z11H、Z15T丝口闸阀
通径（DN）：15-100mm　
压力（PN）：1.0MPa-1.6MPa
适用介质：水、蒸汽、油品
适用温度：≤4250C
阀体材质：铸铁、球墨铸铁、铜、碳钢、不锈钢

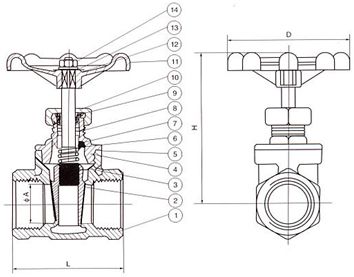

二、Z11H丝口闸阀结构图片：

三、Z11H丝口闸阀主要性能规范：





型号	公称压力PN(MPa)	试验压力Ps(MPa)		工作压力P(MPa)		工作温度(℃)	适用介质
		壳体	密封	P20	P42
Z11H-25	2.5	3.8	2.8	2.5	1.4	≤425	水、蒸汽、油品等非腐蚀性介质
Z11H-40	4.0	6.0	4.4	4.0	2.3
Z11H-64	6.4	9.6	7.0	6.4	3.7
Z11H-100	10.0	15.0	11.0	10.0	4.4
Z11H-160	16.0	24.0	17.6	16.0	-







四、Z11H丝口闸阀主要零部件材料：



零件名称	阀体、阀盖	闸板、阀座、阀杆	填料	阀杆螺母	手轮
材料	碳钢	铬不锈钢	石墨石棉盘根或柔性石墨,	铜合金	可锻铸铁或球墨铸铁





公称通径DN（mm）	L	L1	H	H1	D0	d	D	kg
15	80	16	142	155	100	10	34	1.9
20	90	18	143	160	100	13	40	2.0
25	100	22	164	186	120	18	50	3.3
32	120	22	187	216	140	24	58	4.8
40	130	24	215	250	160	29	66	6.7
50	140	25	233	276	180	37	78	9.6









六、Z11H丝口闸阀订货说明：

欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。









五、Z11H丝口闸阀主要外形及连接尺寸：





Z11H丝口闸阀适用温度150（℃）压力范围2.5-16.0（Mpa）适用介质水,蒸汽,油品公称通径15-50（mm）主体材料碳钢连接形式螺纹产品别名Z11H型锻丝口闸阀适用范围用于国防、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等各种领域.
