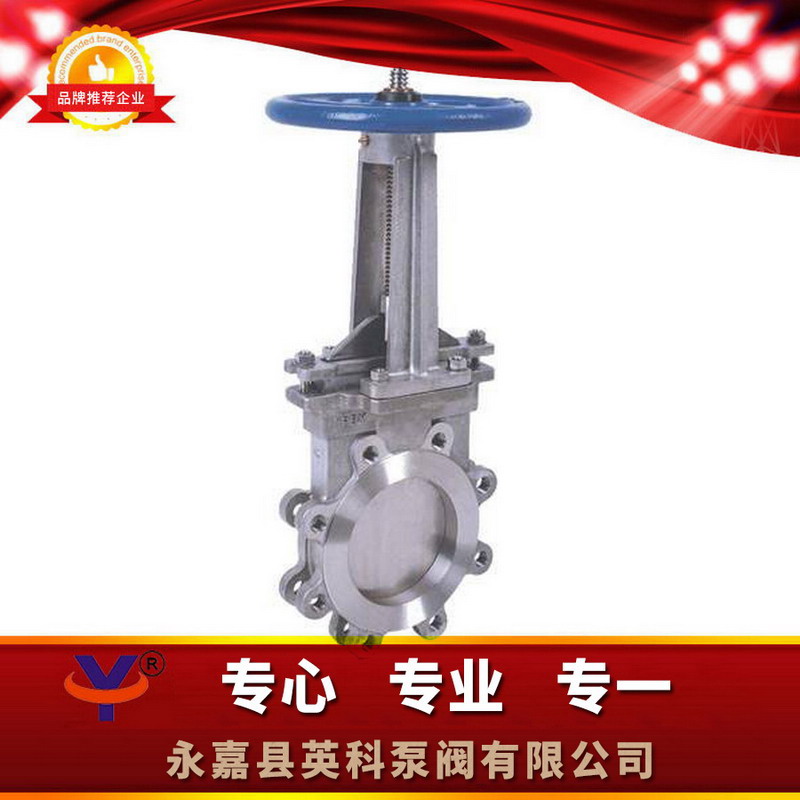

PZ43W刀型闸阀
- 型 号:PZ43W
- 类 别:PZ43W刀型闸阀
- 价 格:¥面议
- 产 地:温州
产品点击浏览次数:2372
PZ43W刀型闸阀是闸阀中的新品种,体积小,重量轻,轻型节材,是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。
一、PZ43W刀型闸阀概述:
此刀形闸阀是闸阀中的新品种,体积小,重量轻,轻型节材,是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。
二、PZ43W刀型闸阀结构特点:
刀形闸阀采用金属对金属的硬密封,或采用金属对橡胶的软密封。在开启和关闭的过程中,闸板与密封面采用了特殊的设计,磨擦较少,经久耐用。
此种刀形闸阀的上密封突破了常规的密封形式,采用上盖结构,使得上密封由大面积的矩形密封改成了小面积的圆周密封,密封性能大大提高。在圆周密封的基础上,又采用了目前国际上先进的浮动密封结构(见图一),使得上密封达到了与管道同寿命的程度,从而整体上提高了阀门的使用寿命。
此种闸阀在手轮顶部加装封套装置后,可以使阀门活动部件全部处于封闭状态,闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。
三、PZ43W刀型闸阀主要性能规范:
公称压力(MPa) |
0.6、1.0、1.6 |
壳体试验(MPa) |
0.9、1.5、2.4 |
密封试验(MPa) |
0.66、1.1、1.8 |
工作温度 |
≤100℃ |
使用介质 |
纸浆、污水、煤渣、灰、渣水混和物 |
四、PZ43W刀型闸阀主要零部件材材质:
体、盖 |
不锈钢 |
闸板 |
不锈钢 |
阀杆 |
不锈钢 |
密封面 |
橡胶、四氟、不锈钢、硬质合金 |

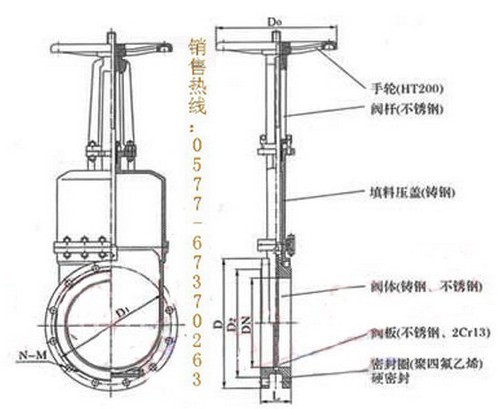

五、PZ43W刀型闸阀主要外形及连接尺寸:
DN |
L |
D |
D1 |
D2 |
n-d |
H |
50 |
48 |
165 |
125 |
200 |
4-19 |
309 |
65 |
48 |
180 |
145 |
347 |
||
80 |
50 |
195 |
160 |
368.5 |
||
100 |
50 |
218 |
180 |
240 |
8-18 |
413 |
125 |
57 |
255 |
210 |
475 |
||
150 |
57 |
280 |
240 |
280 |
529 |
|
200 |
70 |
342 |
295 |
320 |
8-23 |
694.5 |
250 |
70 |
402 |
350 |
12-23 |
753 |
|
300 |
76 |
480 |
400 |
400 |
885 |
|
350 |
76 |
530 |
460 |
450 |
16-23 |
1000.5 |
400 |
89 |
594 |
515 |
16-25 |
1088.5 |
|
450 |
89 |
635 |
565 |
500 |
20-25 |
1261 |
500 |
114 |
680 |
620 |
530 |
1710 |
|
600 |
114 |
805 |
725 |
600 |
20-30 |
2010 |
六、PZ43W刀型闸阀订货说明: |
欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话:0577-67370263
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式(手动、涡轮传动、气动、电动)⑨是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
