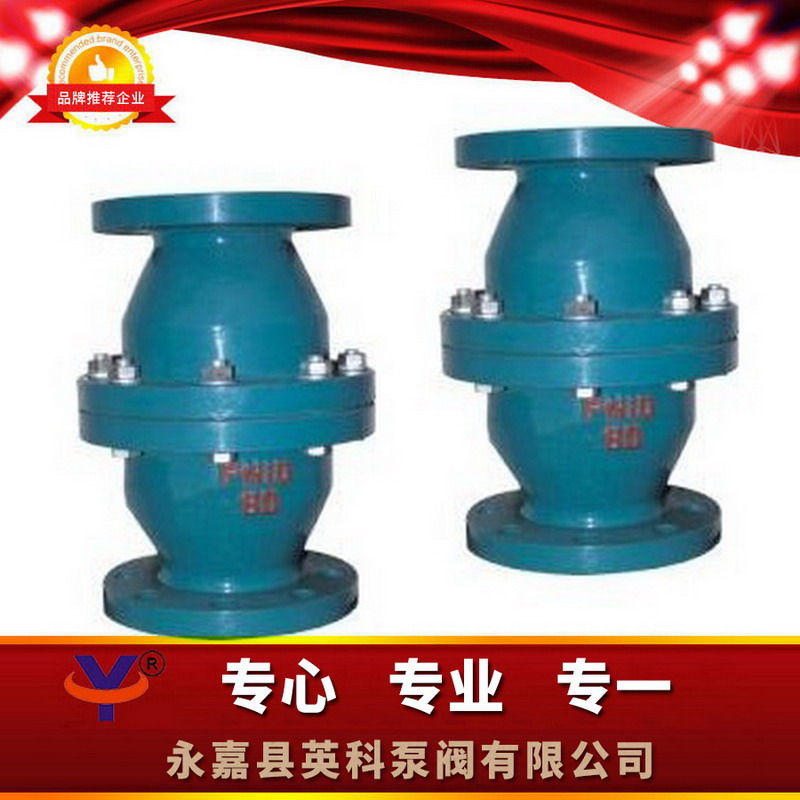

产品展示H40J浮球式衬胶止回阀
- 型 号：H40J
- 类 别：H40J浮球式衬胶止回阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：1812
H40J浮球式衬胶止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。
点击放大一、H40J浮球式衬胶止回阀概述：
止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。
二、H40J浮球式衬胶止回阀技术规范：
|
浮球式衬胶止回阀型号 |
公称压力PNMPa |
试验压力PsMPa |
浮球式衬胶止回阀适用介质 |
工作温度℃ |
|
|
壳体试验 |
密封试验 |
||||
|
H40J-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体 |
≤85 |
|
H40J-10 |
1.0 |
105 |
1.1 |
||
三、H40J浮球式衬胶止回阀特点：
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形成：旋启式，浮球式
公称压力：PN1.0~1.6(MPa)
公称通径：DN15~500(mm)
基本型号：H41F3、H41F46、H44F3、H44F4
四、H40J浮球式衬胶止回阀连接尺寸：
|
公称通径 |
浮球式衬胶止回阀的标准值 |
参考值 |
|||||||||
|
DN（mm） |
NPS（inch） |
H |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
W（kg） |
|
|
PN0.6（MPa） |
|||||||||||
|
25 |
1 |
152 |
100 |
75 |
60 |
2 |
14 |
4-Φ12 |
135 |
6 |
|
|
40 |
1 1/2 |
178 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
170 |
10 |
|
|
50 |
2 |
178 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
190 |
14 |
|
|
65 |
2 1/2 |
190 |
160 |
130 |
100 |
3 |
16 |
4-Φ14 |
210 |
18 |
|
|
80 |
3 |
203 |
185 |
150 |
125 |
3 |
18 |
4-Φ18 |
235 |
21 |
|
|
100 |
4 |
267 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
300 |
40 |
|
|
150 |
6 |
394 |
260 |
225 |
200 |
3 |
20 |
8-Φ18 |
440 |
90 |
|
|
公称通径 |
浮球式衬胶止回阀的标准值 |
参考值 |
||||||||
|
DN（mm） |
NPS（inch） |
H |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
W（kg） |
|
PN1.0（MPa） |
||||||||||
|
25 |
1 |
152 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
135 |
6.8 |
|
40 |
1 1/2 |
178 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
170 |
11.5 |
|
50 |
2 |
178 |
160 |
125 |
100 |
3 |
20 |
4-Φ8 |
190 |
15 |
|
65 |
2 1/2 |
190 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
210 |
20 |
|
80 |
3 |
203 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
235 |
23 |
|
100 |
4 |
267 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
300 |
44 |
|
150 |
6 |
394 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
440 |
95 |
五、H40J浮球式衬胶止回阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦驱动方式⑧是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
