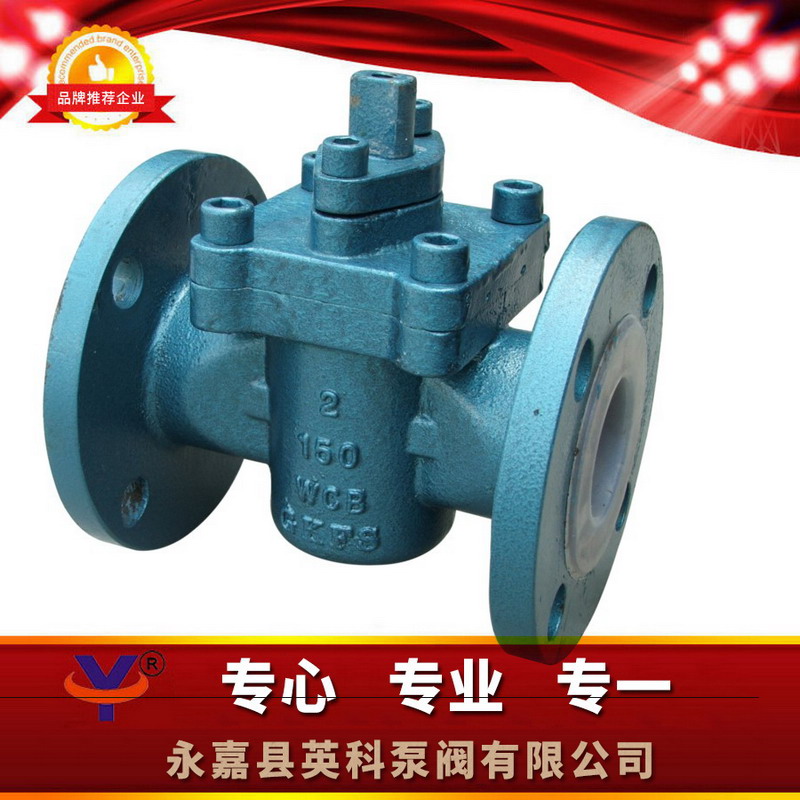

X43F衬氟旋塞阀

型号：X43F
类别：X43F衬氟旋塞阀
价格：￥面议
产地：温州

产品点击浏览次数：3506

X43F衬氟旋塞阀属全衬里型，所有过流部件、阀体、塞子表面均衬有高分子材料满足各种工况需要.

分享到：

点击放大

一、X43F衬氟旋塞阀概述：

旋塞阀是用带通孔的塞体作启闭件，塞体随阀杆转动，以实现启闭动作的阀门。旋塞阀启闭迅速、流体阻力小。基本系列有衬里旋塞阀（全衬型）和衬套旋塞阀（半衬型）。旋塞阀多用于截断介质流动，也可进行介质分配（三通旋塞阀）。
二、X43F衬氟旋塞阀结构特点：
1、X43S型、X44S型属全衬里型，所有过流部件、阀体、塞子表面均衬有高分子材料满足各种工况需要。
2、X43F/P型、XD63F/R型、XC63F/R型属衬套型，特殊设计的阀座衬套（聚四氟乙烯或对位聚苯）与钢制塞体组成的密封副、塞子为不锈钢（不衬）。密封性能好、使用寿命长、自润滑、转动灵活。
三、X43F衬氟旋塞阀技术规范：

设计标准	GB12233/GB12233
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动
结构形式	直通、L型三通、T型三通
公称压力	0.6、1.0、1.6、2.5

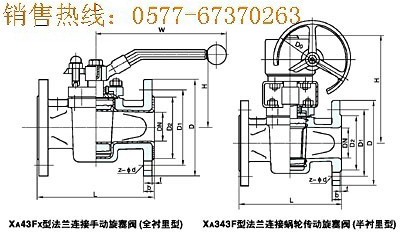

四、X43F衬氟旋塞阀连接尺寸：

公称通径	PN1。6（Mpa）主要外形尺寸和连接尺寸（mm）
DN	L	D	D1	D2	f	b	z-Φd	D0	H
15	130	95	65	45	3	15	4-Φ14	140	85
20	130	105	75	55	3	17	4-Φ14	140	90
25	140	115	85	65	3	17	4-Φ14	200	100
32	165	140	100	75	3	19	4-Φ18	200	100
40	165	150	110	85	3	19	4-Φ18	260	130
50	203	165	125	100	3	21	4-Φ18	260	130
65	222	185	145	120	3	21	4-Φ18	280	135
80	241	200	160	135	3	21	4-Φ18	350	165
100	305	220	180	155	3	23	8-Φ18	350	180
125	356	250	210	185	4	24	8-Φ18	200	210
150	394	285	240	210	4	26	8-Φ23	200	450
200	457	340	295	265	4	26	8-Φ23	240	490
250	533	405	355	320	4	28	12-Φ26	240	550
公称通径	PN1。6（Mpa）主要外形尺寸和连接尺寸（mm）
DN	L	D	D1	D2	f	b	z-Φd	D0	H
15	130	95	65	45	3	15	4-Φ14	140	85
20	130	105	75	55	3	17	4-Φ14	140	90
25	140	115	85	65	3	17	4-Φ14	200	100
32	165	140	100	75	3	19	4-Φ18	200	100
40	165	150	110	85	3	19	4-Φ18	260	130
50	203	165	125	100	3	21	4-Φ18	260	130
65	222	185	145	120	3	21	4-Φ18	280	135
80	241	200	160	135	3	21	4-Φ18	350	165
100	305	220	180	155	3	23	8-Φ18	350	180
125	356	250	210	185	4	24	8-Φ18	200	210
150	394	285	240	210	4	26	8-Φ23	200	450
200	457	340	295	265	4	26	8-Φ23	240	490
250	533	405	355	320	4	28	12-Φ26	240	550

备注：DN125以上D0尺寸为涡轮手轮尺寸，DN125以下D0尺寸为手柄尺寸
五、X43F衬氟旋塞阀订货说明：
1.衬氟旋塞阀产品名称;

2.衬氟旋塞阀产品型号;

3.衬氟旋塞阀产品口径;

4.衬氟旋塞阀使用介质;

5.衬氟旋塞阀使用温度;

6.衬氟旋塞阀驱动方式;

7.衬氟旋塞阀公称压力;

8.衬氟旋塞阀产品材料;

欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

X43F衬氟旋塞阀是用带通孔的塞体作启闭件，塞体随阀杆转动，以实现启闭动作的阀门。旋塞阀启闭迅速、流体阻力小。基本系列有衬里旋塞阀（全衬型）和衬套旋塞阀（半衬型）。旋塞阀多用于截断介质流动，也可进行介质分配（三通旋塞阀）。

无锡市X43F衬氟旋塞阀、宁波市X43F衬氟旋塞阀、温州市X43F衬氟旋塞阀、厦门市X43F衬氟旋塞阀、青岛市X43F衬氟旋塞阀、深圳市X43F衬氟旋塞阀、烟台市X43F衬氟旋塞阀、河北X43F衬氟旋塞阀
