Z41H明杆闸阀概述：
高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
Z41H明杆闸阀结构特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

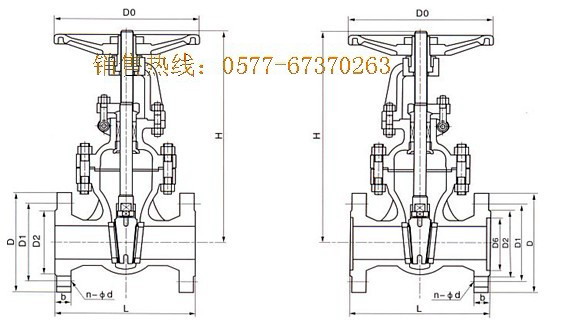

Z41H明杆闸阀结构图片：
Z41H明杆闸阀执行标准：
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB122234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
Z41H明杆闸阀压力试验：
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
气密封试验 |
0.4-0.7 |
|||||
体、盖、板 阀杆 密封面 垫片 填料 工作温度 适用介质 WCB 2Cr13 13Cr STL 木体材料 尼龙 增强柔性石墨 13Cr/柔性石墨 08软钢 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti 柔性石墨 增强柔性石墨 ≤425 水 蒸汽 油品 WC1 38CrMoAl 25Cr2MoV ≤450 WC6 ≤540 WC9 ≤570 C ≤540 ZGCr5Mo ≤200 硝酸类 ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 醋酸类 ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti
Z41H明杆闸阀主要外形及重量：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
重量 |
|
凸面法兰 |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
170 |
120 |
5 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
190 |
140 |
6.5 |
|
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
205 |
160 |
9 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
270 |
180 |
12 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
310 |
200 |
36.5 |
|
|
50 |
250 |
160 |
125 |
100 |
16 |
4-18 |
358 |
240 |
29 |
|
|
65 |
260 |
180 |
145 |
120 |
18 |
4-18 |
373 |
240 |
33 |
|
|
80 |
280 |
195 |
160 |
135 |
20 |
8-18 |
435 |
280 |
45 |
|
|
100 |
300 |
215 |
180 |
155 |
20 |
8-18 |
500 |
300 |
63 |
|
|
125 |
325 |
245 |
210 |
185 |
22 |
8-18 |
614 |
320 |
108 |
|
|
150 |
350 |
280 |
240 |
210 |
24 |
8-23 |
674 |
360 |
134 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
818 |
400 |
192 |
|
|
250 |
450 |
405 |
355 |
320 |
30 |
12-25 |
969 |
450 |
273 |
|
|
300 |
500 |
460 |
410 |
375 |
30 |
12-25 |
1145 |
560 |
379 |
|
|
350 |
550 |
520 |
470 |
435 |
34 |
16-25 |
1280 |
640 |
590 |
|
|
400 |
600 |
580 |
525 |
485 |
36 |
16-30 |
1452 |
640 |
850 |
|
|
450 |
650 |
640 |
585 |
545 |
40 |
20-30 |
1541 |
720 |
907 |
|
|
500 |
700 |
705 |
650 |
608 |
44 |
20-34 |
1676 |
720 |
985 |
|
|
600 |
800 |
840 |
770 |
718 |
48 |
20-41 |
1874 |
800 |
1112 |
|
|
700 |
900 |
910 |
840 |
788 |
50 |
24-41 |
2083 |
800 |
- |
|
|
800 |
1000 |
1020 |
950 |
898 |
52 |
24-41 |
2400 |
950 |
- |
|
|
900 |
1100 |
1120 |
1050 |
998 |
54 |
28-41 |
2950 |
1000 |
- |
|
|
1000 |
1200 |
1255 |
1170 |
1110 |
56 |
28-48 |
3245 |
1000 |
- |
