排污阀品牌【锅炉排污阀】
发布时间：2011-11-14 点击次数：620次排污阀品牌【锅炉排污阀】
英科牌Z44H锅炉排污阀特点
快速排污阀是由闸阀演变而来的，利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。快速排污阀不仅结构简单、密封性好，而且体积小，重量轻、材料耗用少、安装尺寸小，特别是驱动力矩小，操作简便，易实现快速启闭。
Z44H锅炉排污阀结构原理
快速排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的，作用在阀瓣上的机械载荷主要是来自压缩弹簧，这种几乎是固定的机械载荷。虽然对于压缩弹簧，加载的排污阀可以通过调整弹簧力来达到良好密封，但密封压差必须足够强，以保证足够的密封力，从而在阀正常运行时达到密封。密封压差还应小于启闭压差，以确保开启灵活。
Z44H锅炉排污阀标准
1、设计制造按GB/T12237-1989的规定。
2、检验和试验按GB/T13927-1992的规定。
3、法兰尺寸按JB79-59的规定。
4、压力－－温度等级按GB9131的规定。
5、压缩弹簧按GB/T1239.2的规定。
6、结构长度按JB/T6900-93的规定。
7、标志按GB/T12220-1989的规定。
Z44H锅炉排污阀介质
材质：碳钢
适用介质：水，油，气,污水等

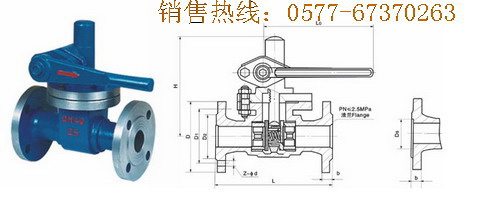

Z44H锅炉排污阀结构图
Z44H锅炉排污阀性能规范
型号 公称压力 PNmm 公称通径 DNmm 尺寸mm 阀体材料 简要性能 L D D1 D2 D6 b z-d H L0 锅炉排污阀 Z44H-162540 P48H-162540 1.6 25 160 115 85 65 - 14 4-14 160 180 英络克牌灰铸铁 球墨铸铁 碳钢 ≤200 ≤250 ≤425 水蒸汽 32 180 135 100 78 - 16 4-18 180 200 40 230 145 110 85 - 16 4-18 220 220 50 250 160 125 100 - 16 4-18 230 240 65 265 180 145 120 - 18 4-18 250 280 80 280 195 160 135 - 20 8-18 280 350 100 350 215 180 155 - 20 8-18 400 500 2.5 25 160 115 85 65 - 16 4-14 160 180 32 180 135 100 78 4-18 180 200 40 230 145 110 85 - 18 4-18 220 220 50 250 160 125 100 - 20 4-18 230 240 65 265 180 145 120 - 22 8-18 250 280 80 280 195 160 135 - 22 8-18 280 350 100 350 230 190 160 - 24 8-23 400 500 4.0 25 160 115 85 65 58 16 4-14 160 180 32 180 135 100 78 66 18 4-18 180 200 40 230 145 110 85 76 18 4-18 220 220 50 250 160 125 100 88 20 4-18 230 240 65 265 180 145 120 110 22 8-18 250 280 80 280 195 160 135 121 22 8-18 280 350
