国产J43W-16P法兰针型阀
发布时间：2015-05-11 点击次数：890次国产J43W-16P法兰针型阀尺寸
|
ITEM NO.
|
公称通径 DN
Nominal bore
|
A
|
B
|
C
|
F
|
N-ø
|
L
|
H
|
D0
|
|
J43W/H
|
DN10
|
90
|
60
|
41
|
14
|
4-ø14
|
130
|
90
|
60
|
|
J43W/H
|
DN15
|
95
|
65
|
46
|
14
|
4-ø14
|
132
|
90
|
60
|
|
J43W/H
|
DN20
|
105
|
75
|
56
|
16
|
4-ø14
|
150
|
105
|
80
|
|
J43W/H
|
DN25
|
115
|
85
|
65
|
16
|
4-ø14
|
150
|
120
|
100
|
国产J43W-16P法兰针型阀材质
|
序号
NO.
|
零件名称
Part name
|
材质
Material
|
|
1
|
法兰 Flang
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
阀体 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
阀盖垫片 Bonnet Gasket
|
紫铜(Red copper) PTFE
|
|
4
|
阀盖Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
|
6
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
7
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
锁紧螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
阀杆 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
手轮 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
带帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|

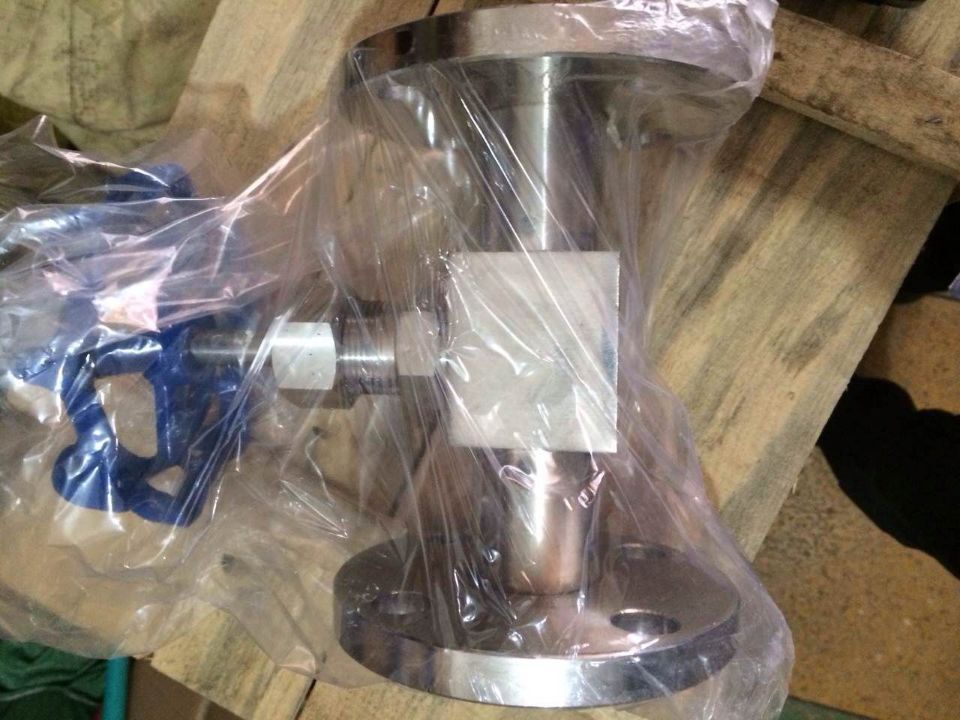

国产J43W-160P法兰针型阀实物图
永嘉县英科泵阀有限公司制造针型阀 针型截止阀 不锈钢针型阀 内螺纹针型阀
