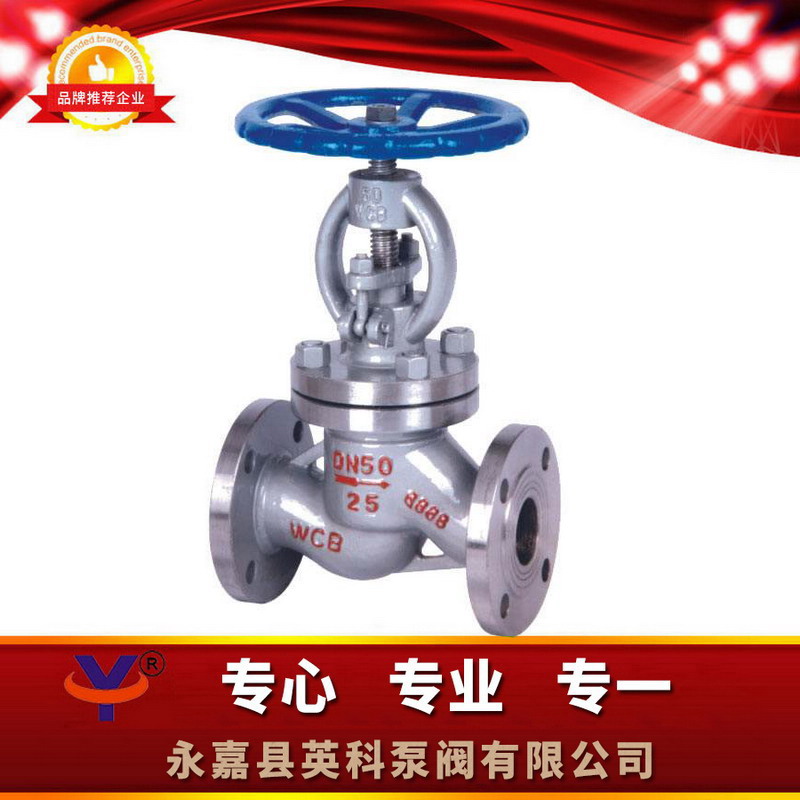

J41H直通式截止阀

型号：J41H
类别：J41H/W直通式截止阀
价格：￥面议
产地：温州

产品点击浏览次数：2971

J41H直通式截止阀使用于石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

分享到：

点击放大

一、J41H直通式截止阀概述：

法兰连接的截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

二、J41H直通式截止阀结构特点：

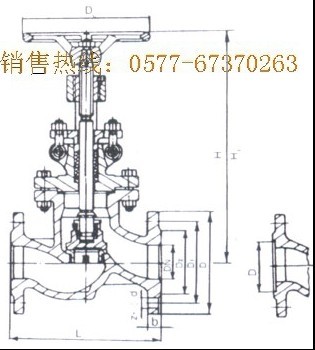

三、J41H直通式截止阀结构图片：

四、J41H直通式截止阀应用规范：

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

五、J41H直通式截止阀主要零件材料：

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2Mo2Ti		CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸类、尿素、甲铵液	200
ZGlCr5MO		ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

六、J41H直通式截止阀主要外形尺寸及连接尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	D0	H	质量(kg)
1．6	15	130	95	65	45		16	2		4-φ14	218	120	5.2
	20	150	105	75	55		16	2		4-φ14	258	140	7.1
	25	160	115	85	65		16	2		4-φ14	275	160	7.4
	32	180	135	100	78		18	2		4-φ18	280	180	8.5
	40	200	145	110	85		18	3		4-φ18	330	200	12.5
	50	230	160	125	100		18	3		4-φ18	350	240	20
	65	290	180	145	120		18	3		4-φ18	400	280	25
	80	310	195	160	135		20	3		8-φ18	355	280	35
	100	350	215	180	155		22	3		8-φ18	415	320	50
	125	400	245	210	185		24	3		8-φ18	460	360	75
	150	480	280	240	210		24	3		8-φ23	510	400	100
	200	600	335	295	265		26	3		12-φ23	710	400	210
	250	650	405	355	320		30	3		12-φ23	786	450	446
	300	750	460	410	375		30	3		12-φ23	925	500	648
2.5	15	130	95	65	45		16	2		4-φ14	120	218	5.2
	20	150	105	75	55		16	2		4-φ14	140	258	7.0
	25	160	115	85	65		16	2		4-φ14	160	275	7.4
	32	180	135	100	78		18	2		4-φ18	180	280	8.5
	40	200	145	110	85		18	3		4-φ18	200	330	12.5
	50	230	160	125	100		20	3		4-φ18	240	350	16
	65	290	180	145	120		22	3		8-φ18	250	345	22
	80	310	195	160	135		22	3		8-φ18	250	360	33
	100	350	230	190	160		24	3		8-φ23	320	370	18
	125	400	270	220	188		28	3		8-φ25	320	480	85
	150	480	300	250	218		30	3		8-φ25	320	598	105
	200	600	360	310	278		34	3		12-φ25	400	702	178
	250	622	425	370	332		36	3		12-φ30	400	782	446
	300	698	485	430	390		40	4		16-φ30	500	880	456
4．0	15	130	95	65	45	40	16	2	4	3-φ14	120	233	5.4
	20	150	105	75	55	5l	16	2	4	3-φ14	140	275	7.0
	25	160	115	85	65	58	16	2	4	3-φ14	160	285	8.85
	32	180	135	100	78	66	18	2	4	4-φ18	180	302	11.8
	40	200	145	110	85	76	18	3	4	4-φ18	200	355	16.5
	50	230	160	125	100	88	20	3	4	4-φ18	200	350	23
	65	290	180	145	120	110	22	3	4	8-φ18	250	400	28
	80	310	195	160	135	121	22	3	4	8-φ18	250	430	33
	100	350	230	190	160	150	24	3	4.5	8-φ23	320	465	53
	125	400	270	220	188	176	28	3	4.5	8-φ25	320	505	93
	150	480	300	250	218	204	30	3	4.5	8-φ25	320	611	115
	200	600	375	320	282	260	38	3	4.5	12-φ30	400	722	210
6．4	15	170	105	75	55	41	18	2	4	4-φ14	140	195	10
	20	190	125	90	68	5l	20	2	4	4-φ18	160	228	13
	25	210	135	100	78	58	22	2	4	4-φ18	180	275	14.5
	32	230	150	110	82	66	24	2	4	4-φ23	200	325	19
	40	260	165	125	95	76	24	3	4	4-φ23	240	360	25
	50	300	175	135	105	88	26	3	4	4-φ23	200	410	35
	65	340	200	160	130	110	28	3	4	8-φ23	250	450	48
	80	380	210	170	140	121	30	3	4	8-φ23	250	485	56
	100	430	250	200	168	150	32	3	4.5	8-φ25	320	537	125
	125	500	295	240	202	176	36	3	4.5	8-φ30	320	590	136
	150	550	340	280	240	204	38	3	4.5	8-φ34	320	646	157
	200	650	405	345	300	260	44	3	4.5	12-φ34	400	756	256
10．0	15	170	105	75	55	35	20	2	6.5	4-φ14	140	202	l1
	20	190	125	90	68	45	22	2	6.5	4-φ18	160	228	13.2
	25	210	135	100	78	50	24	2	6.5	4-φ18	180	250	14
	32	230	150	110	82	65	24	2	6.5	4-φ23	220	326	15
	40	260	165	125	95	75	26	3	6.5	4-φ23	240	359	29
	50	300	195	145	112	88	28	3	4	4-φ25	280	414	49
	65	340	220	170	138	110	32	3	4	8-φ25	320	464	65
	80	380	230	180	148	121	34	3	4	8-φ30	400	547	95
	100	430	265	210	172	150	38	3	4.5	8-φ30	450	621	115
	125	500	310	250	210	176	42	3	4.5	8-φ34	450	732	149
	150	550	350	290	250	204	46	3	4.5	12-φ34	500	840	310
	200	650	430	360	312	260	54	3	4.5	12-φ4l	550	925	590
16．0	15	170	110	75	52	35	24	2	6.5	4-φ18	140	148	12.2
	20	190	130	90	62	45	26	2	6.5	4-φ23	160	156	15
	25	210	140	100	72	50	28	2	6.5	4-φ23	180	175	17
	32	230	165	115	85	65	30	2	6.5	4-φ25	220	200	21.4
	40	260	175	125	92	75	32	3	6.5	4-φ27	240	231	32
	50	300	215	165	132	88	36	3	4	8-φ25	280	432	54
	65	340	245	190	152	110	44	3	4	8-φ30,	320	483	79
	80	380	260	205	168	121	46	3	4	8-φ30	400	590	115
	100	430	300	240	200	150	48	3	4.5	8-φ34	450	72l	180

七、J41H直通式截止阀订货须知：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

J41H/W是一种直通式截止阀,它依靠阀杆压力,使阀瓣密封面与阀座密封面紧密结合,阴止介质流通。在启闭过程中密封面之间摩擦力小,耐磨,开启高度小,制造工艺性能好等特点。它是工业部门中使用最广泛的一种阀门。
