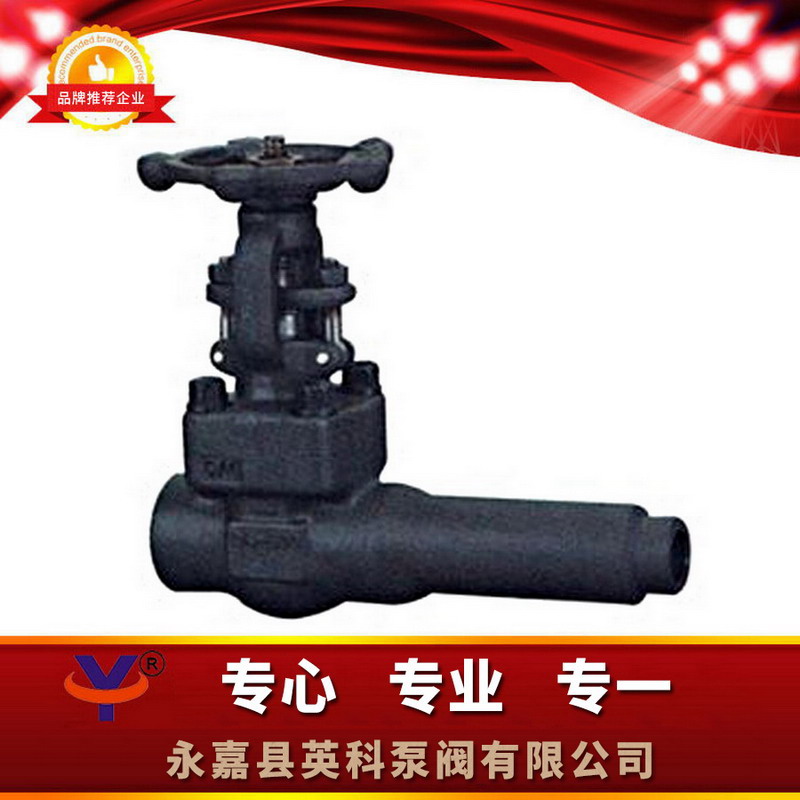

产品展示Z61Y/J61Y锻钢延长阀体阀门
- 型 号：Z61Y J61Y
- 类 别：Z61Y/J61Y锻钢延长阀体阀门
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：1986
Z61Y/J61Y锻钢延长阀体阀门有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接。延长阀体阀门适用于闸阀、球阀和截阀。
点击放大一、Z61Y/J61Y锻钢延长阀体阀门概述：
锻钢延长阀体阀门有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接。延长阀体阀门适用于闸阀、球阀和截阀。
二、Z61Y/J61Y锻钢延长阀体阀门结构特点：
1.延长阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.
2.自定心压板压套式
3.螺纹、承插或对焊接端整体延长阀体
4.螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
5.整体式上密封座
6.承插端符合ASME B16.11
7.螺纹端符合（NPT）ANSI/ASME B1.20.1
8.明杆支架型（OS￡Y）
三、Z61Y/J61Y锻钢延长阀体阀门标准材质细表：
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
||
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
|
波纹管
|
SS
|
|||
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
||
|
5
|
阀盖
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
填料
|
柔性石墨
|
PTFE
|
||
|
8
|
填料压套
|
A276420
|
A182F304
|
||
|
10
|
填料压板
|
A216WCB
|
A351CF8
|
||
|
12
|
阀杆螺母
|
A276420
|
|||
|
|
手轮
|
A197
|
|||
|
13
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
|
销钉
|
A276420
|
A182F304
|
||
|
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
|
垫圈
|
SS
|
|||
|
14
|
铭牌
|
SS
|
|||
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢

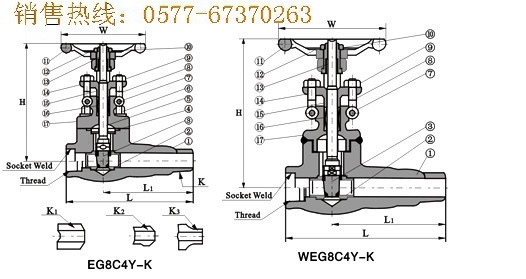

四、Z61Y/J61Y锻钢延长阀体阀门连接尺寸：
|
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
|
|
L1
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
|
|
H(开)
|
220
|
220
|
225
|
244
|
321
|
321
|
347
|
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
|
|
重量
|
螺栓式
|
3.2
|
3.0
|
4.8
|
7.9
|
11.0
|
16.8
|
25.2
|
|
焊接式
|
3.0
|
2.8
|
4.8
|
7.0
|
9.6
|
13.5
|
20.25
|
|
五、Z61Y/J61Y锻钢延长阀体阀门订货说明：
1、①产品名称与型号②公称直径③公称压力④使用介质⑤连接方式（承插焊、内螺纹、法兰）⑥使用温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263
Z61Y/J61Y锻钢延长阀体阀门有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.抚顺市Z61Y锻钢延长阀体阀门、本溪市J61Y锻钢延长阀体阀门、丹东市Z61Y锻钢延长阀体阀门、概述.锦州市Z61Y锻钢延长阀体阀门、营口市J61Y锻钢延长阀体阀门、阜新市Z61Y锻钢延长阀体阀门、辽阳市J61Y锻钢延长阀体阀门
