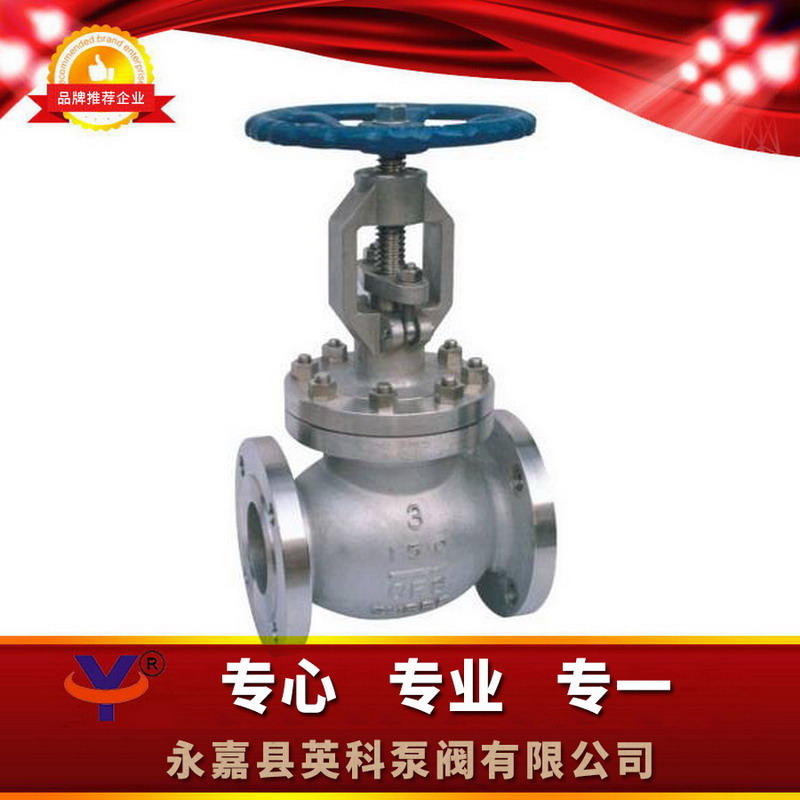

J41W美标截止阀
- 型 号：J41W
- 类 别：J41W美标截止阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：3383
J41W美标截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等.
点击放大一、J41W美标截止阀概述：
法兰连接的截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等.
二、J41W美标截止阀结构特点：
①产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等国外先进标准要求。
②阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
③关闭件（闸瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。
④阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。
⑤大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动轴承式采用撞击式手轮以减轻关闭力。
⑥主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

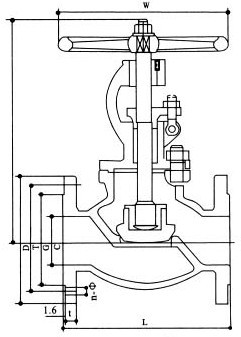

三、J41W美标截止阀结构图片：
四、J41W美标截止阀设计标准：
|
设计与制造 |
结构长度 |
法兰尺寸 |
对焊连接尺寸 |
压力-温度 |
试验-检验 |
|
ANSI B16.34 BS1873 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 598 |
五、J41W美标截止阀试验压力：
|
公称压力PN(Lb) |
强度试验 |
气密封试验 |
气密封试验 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
|
300 |
7.7 |
1110 |
5.7 |
815 |
||
|
600 |
15.3 |
2220 |
11.3 |
1630 |
||
|
900 |
23.0 |
3330 |
17.0 |
2445 |
||
|
1500 |
38.4 |
5560 |
28.2 |
4080 |
||
|
2500 |
64.0 |
9255 |
47.0 |
6790 |
||
六、J41W美标截止阀主要零件材料及性能：
|
体、盖 |
阀杆 |
密封面 |
垫片（环） |
填料 |
工作温度 |
适用介质 |
|
WCB |
2Cr13 |
13Cr |
增强柔性石墨 |
柔性石墨 |
≤425 |
水 |
|
WC1 |
38CrMoAl 25Cr2MoV |
≤425 |
||||
|
WC6 |
≤540 |
|||||
|
WC9 |
≤570 |
|||||
|
C5 C12 |
≤540 |
|||||
|
CF8 |
F304 |
≤200 |
硝酸 |
|||
|
CF8M |
F316 |
|||||
|
CF3 |
F304L |
|||||
|
CF3M |
F316L |
七、J41W美标截止阀主要尺寸及重量：
|
DN |
150Lb 凸面法兰（RF) 主要尺寸（mm） |
重量 |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
241 |
100 |
6.9 |
|
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
241 |
100 |
9.8 |
|
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
242 |
125 |
13.5 |
|
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
280 |
160 |
19.5 |
|
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
286 |
160 |
28.5 |
|
50 |
2 |
203 |
152 |
120.7 |
92 |
19 |
4-19 |
368 |
200 |
18 |
|
65 |
21/2 |
216 |
178 |
139.7 |
105 |
22.4 |
4-19 |
387 |
200 |
30 |
|
80 |
3 |
241 |
190 |
152.4 |
127 |
24 |
4-19 |
411 |
250 |
41 |
|
100 |
4 |
292 |
229 |
190.5 |
157 |
24 |
4-19 |
454 |
250 |
64 |
|
125 |
5 |
356 |
254 |
216.0 |
186 |
24 |
8-22.5 |
455 |
350 |
86 |
|
150 |
6 |
406 |
279 |
241.3 |
216 |
25.4 |
8-22.5 |
541 |
350 |
113 |
|
200 |
8 |
495 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
651 |
450 |
178 |
|
250 |
10 |
622 |
406 |
362.0 |
324 |
30.2 |
12-25.4 |
800 |
450 |
270 |
|
300 |
12 |
698 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1231 |
600 |
350 |
|
350 |
14 |
787 |
533 |
476.3 |
413 |
35 |
12-29 |
1450 |
600 |
460 |
|
400 |
16 |
914 |
597 |
539.8 |
470 |
36.6 |
26-29 |
1645 |
600 |
590 |
|
DN |
300Lb 凸面法兰（RF) 主要尺寸（mm） |
重量 |
||||||||
|
15 |
1/2 |
152 |
95 |
66.5 |
35 |
14.2 |
4-16 |
241 |
140 |
7.7 |
|
20 |
3/4 |
178 |
117 |
82.5 |
43 |
16 |
4-19 |
241 |
140 |
11.3 |
|
25 |
1 |
203 |
123 |
89 |
51 |
17.5 |
4-19 |
283 |
160 |
16.8 |
|
32 |
11/4 |
216 |
133 |
98.5 |
63 |
19 |
4-19 |
320 |
200 |
21.2 |
|
40 |
11/2 |
229 |
155 |
114.3 |
73 |
20.6 |
4-22.5 |
322 |
200 |
32.6 |
|
50 |
2 |
267 |
165 |
127 |
92 |
22.4 |
8-19 |
399 |
200 |
25 |
|
65 |
21/2 |
292 |
190 |
149.4 |
105 |
25.4 |
8-22.5 |
438 |
250 |
30 |
|
80 |
3 |
318 |
210 |
168.1 |
127 |
28.4 |
8-22.5 |
464 |
280 |
35 |
|
100 |
4 |
356 |
254 |
200.2 |
157 |
31.8 |
8-22.5 |
565 |
350 |
56 |
|
125 |
5 |
400 |
279 |
235 |
186 |
35 |
8-22.5 |
614 |
350 |
96 |
|
150 |
6 |
444 |
318 |
269.7 |
216 |
36.6 |
12-25.4 |
717 |
400 |
120 |
|
200 |
8 |
559 |
381 |
330.2 |
270 |
41.2 |
12-25.4 |
930 |
500 |
212 |
|
250 |
10 |
622 |
444 |
387.4 |
324 |
47.8 |
16-28.5 |
1012 |
550 |
330 |
|
300 |
12 |
711 |
521 |
450.8 |
381 |
50.8 |
16-32 |
1231 |
600 |
472 |
|
350 |
14 |
762 |
584 |
514.4 |
413 |
54 |
20-32 |
1450 |
600 |
715 |
|
400 |
16 |
864 |
648 |
571.5 |
470 |
57.2 |
20-35 |
1645 |
600 |
920 |
|
DN |
600Lb 凸面法兰（RF）主要尺寸（mm） |
重量 |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
|
15 |
1/2 |
165 |
95 |
66.5 |
35 |
14.5 |
4-16 |
285 |
100 |
7.8 |
|
20 |
3/4 |
190 |
117 |
82.5 |
43 |
16 |
4-19 |
285 |
125 |
12.5 |
|
25 |
1 |
216 |
124 |
89 |
51 |
17.5 |
4-19 |
313 |
160 |
17.5 |
|
32 |
11/4 |
229 |
133 |
98.5 |
63 |
21 |
4-19 |
328 |
160 |
23.5 |
|
40 |
11/2 |
241 |
156 |
114.3 |
73 |
22.5 |
4-22.5 |
365 |
180 |
38.5 |
|
50 |
2 |
292 |
165 |
127 |
92 |
33 |
8-19 |
444 |
200 |
35 |
|
65 |
21/2 |
330 |
190 |
149.4 |
105 |
36 |
8-22.5 |
483 |
250 |
50 |
|
80 |
3 |
356 |
210 |
168.1 |
127 |
39 |
8-22.5 |
533 |
250 |
60 |
|
100 |
4 |
432 |
273 |
216 |
157 |
45 |
8-25.4 |
622 |
350 |
110 |
|
125 |
5 |
508 |
330 |
266.7 |
186 |
52 |
8-28.5 |
750 |
350 |
200 |
|
150 |
6 |
559 |
356 |
292.1 |
216 |
55 |
12-28.5 |
800 |
450 |
230 |
|
200 |
8 |
660 |
419 |
349.3 |
270 |
63 |
12-32 |
927 |
500 |
410 |
|
250 |
10 |
787 |
508 |
431.8 |
324 |
71 |
16-35 |
1257 |
600 |
625 |
|
300 |
12 |
838 |
559 |
489 |
381 |
74 |
20-35 |
1468 |
680 |
860 |
|
八、J41W美标截止阀订货须知： |
欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
