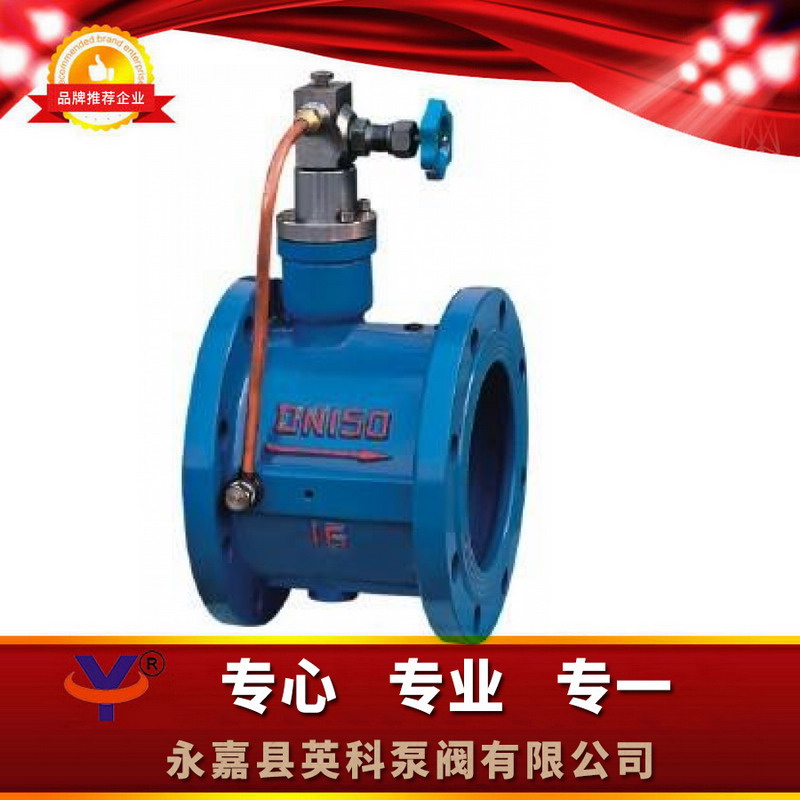

HH49X微阻缓闭蝶型消声止回阀（微阻缓闭止回阀）





一、HH49X微阻缓闭止回阀概述：

HH47X/HH48X/HH49X微阻缓闭蝶型消声止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出品处，用以截断介质的回流消除原子能坏性的水锤，保护和道、水泵的安全运行。

二、HH49X微阻缓闭止回阀特点：

1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。

2、缓闭系统性能优良，不受管道中介质的影响，阀瓣 先速关后缓闭，可防止破环性水锤。3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。

4、橡胶缓冲，启闭平稳，无震动，无噪音。

5、比老式止回阀流阻小，有明显的节能效果。

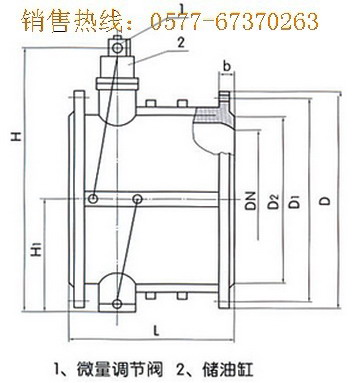

三、HH49X微阻缓闭止回阀结构图片：





四、HH49X微阻缓闭止回阀主要零件材料：



零件名称	阀体	蝶板	密封圈	阀杆	填料
材料	灰铸铁、碳钢	灰铸铁、碳钢、球墨铸铁	氯丁橡胶、丁腈耐油橡胶	不锈钢	聚四氯乙烯



五、HH49X微阻缓闭止回阀主要技术参数：





六、HH49X微阻缓闭止回阀主要外形尺寸：





公称通径DN		尺　　　　　　　寸　　　　　mm
mm	in	D	D1	D2	H	H1	L	Z-фd	螺栓
150	6	280	240	210	228	172	210	8-ф23	8-M20
200	8	335	295	265	270	210	230	8-ф23	8-M20
250	10	390	350	320	305	240	250	12-ф23	12-M20
300	12	440	400	368	367	264	270	12-ф23	12-M20
350	14	500	460	428	422,	294	290	16-ф23	16-M20
400	16	565	515	482	462	324	310	16-ф23	16-M22
450	18	615	565	532	497	351	330	20-ф25	20-M22
500	20	670	620	585	532	379	350	20-ф25	20-M22
600	24	780	725	685	607	434	390	20-ф30	20-M27
700	28	895	840	800	702	491	430	24-ф30	24-M27
800	32	1010	950	905	792	549	470	24-ф34	24-M30

七、HH49X微阻缓闭止回阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。



HH49X微阻缓闭蝶型消声止回阀用于工业给排水、污水处理厂的水泵出口处，防止管网中介逆流。自动消除破坏性水锤,从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城巿排污的最佳产品。

乌兰浩特市HH49X消声止回阀、阿尔山市HH49X微阻缓闭蝶型消声止回阀、辽宁HH49X微阻缓闭蝶型消声止回阀、新民市HH49X消声止回阀、瓦房店市HH49X微阻缓闭蝶型消声止回阀
