H71H(W)对夹升降式止回阀

一、H71H(W)对夹升降式止回阀概述：

该阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好.

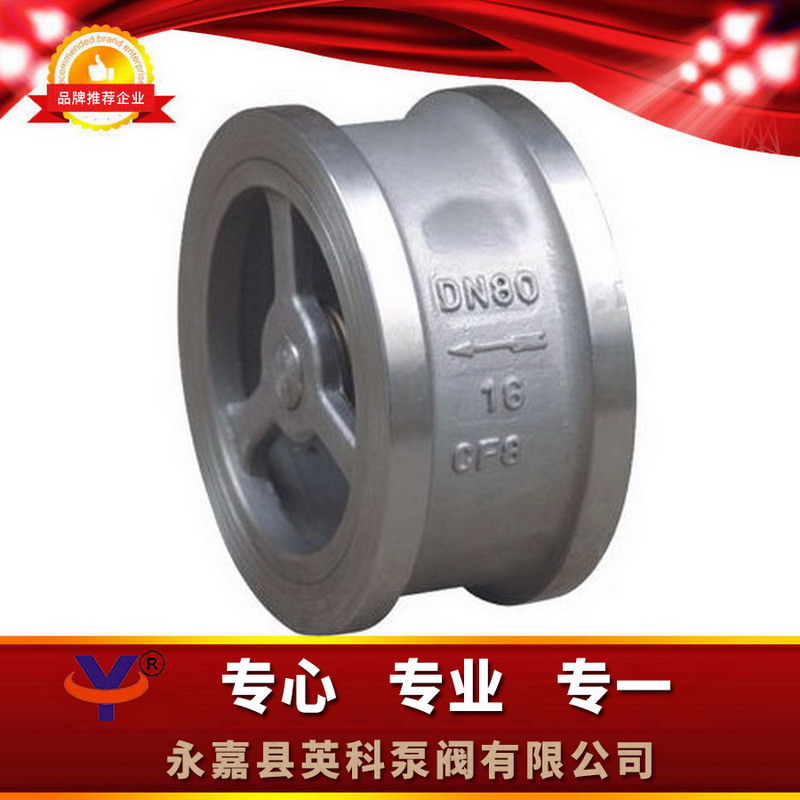

二、H71H(W)对夹升降式止回阀结构图片：



三、H71H(W)对夹升降式止回阀主要技术参数：



型号	公称通径	试验压力		工作温度	适用温度
		壳体	密封
H71H-16Q	1.6	2.4	1.76	≤235℃	水、蒸气、油品等
H71H-25Q	2.5	3.75	2.75	≤235℃
H71W-25H				≤300℃
H71W-25P				≤200℃	硝酸等腐蚀性介质
H71W-40H	4.0	6.0	4.4	≤300℃
H71W-40P				≤200℃	水、蒸气

四、H71H(W)对夹升降式止回阀主要零件材料：



型号	阀门	阀瓣	弹簧
H71H-16Q H71H-25Q	QT400-15	25	50CrVA
H71W-25H  H71W-40H	2Cr13	1Cr13	1Cr18Ni9
H71W-25P  H71W-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

五、H71H(W)对夹升降式止回阀主要外形尺寸：



公称通径	L	D			公称通径	L	D
		1.6	2.5	4.0			1.6	2.5	4.0
15	25	48	48	48	80	71	140	140	140
20	31.5	58	58	58	100	80	160	165	165
25	35.5	68	68	68	125	110	190	195	195
32	40	80	80	870	150	125	215	225	225
40	45	90	90	90	200	160	270	285	390
50	56	105	105	105	250	200	330	340	350
65	63	125	125	125	300	250	385	400	415



六、H71H(W)对夹升降式止回阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。



2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

 欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

H71H(W)对夹升降式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好.
